ShadowPlannerforARCHICAD 日影規制チェックツール
ARCHICADアドオン シャドウプランナー

Shadow Planner(シャドウプランナー)は、プランニング時における日影規制のチェックを行うための、ARCHICADの無償版アドオンソフトウエアです。 建築設計において、「日影規制(高さ制限)」は、切り離しては考えられないポイントとなります。 特に設計初期段階では、建築可能空間を如何に素早く把握するかが重要となり、3次元設計(デザイン)においては必然的に"Try & Error"による確認が求められます。 『Shadow Planner』は、単純な時刻日影・等時間日影だけではなく、日影規制ライン上の日影時間を瞬時にチェックする"規制ラインチェック"や、3次元日照定規機能を搭載し、日影規制チェックの"Try & Error"をARCHICAD上で実現可能としました。

ShadowPlanner機能概要

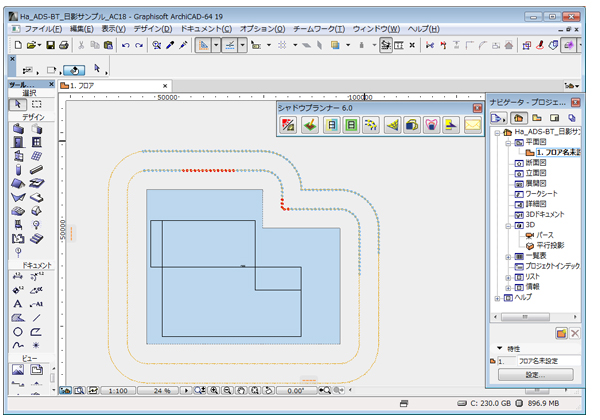

■規制ラインチェック

日影規制ライン上に任意ピッチのポイントを自動発生させ日影時間を計算し、規制時間に対する判定を色別表示します。等時間日影とは比較にならないスピードで判定結果を得ることができます。

規制ラインチェック

■日照定規

任意のポイントに対して日照定規を表示させます。3D表示により、日影の影響を及ぼす範囲が視覚的に確認可能です。測定高さは、指定ポイントの領域で設定されている測定面高に依存します。

任意のポイントに対して日照定規を表示させます。3D表示により、日影の影響を及ぼす範囲が視覚的に確認可能です。測定高さは、指定ポイントの領域で設定されている測定面高に依存します。

日照定規1

日照定規

■時刻日影計算

任意の刻み指定による時刻日影を計算します。
複数の日影規制が設定されている場合は、一括処理が可能です。

時刻日影計算1

時刻日影計算2

■等時間日影計算

等時間日影を計算します。
複数の日影規制が設定されている場合は、一括処理が可能です。

等時間日影1

等時間日影2

■日影規制ライン作成

閉鎖型の日影規制ラインを作成します。

規制ライン作成1

規制ライン作成2

■日影規制分割設定

複数の日影規制条件に分かれている場合に、領域毎に設定可能です。

日影規制分割設定1

日影規制分割設定

無償ダウンロードはこちらから(グラフィソフトジャパンホームページ)


基本仕様一覧

■本システムは、ARCHICAD / ARCHICAD Solo専用のアドオンシステムです。
ARCHICAD / ARCHICADsolo が別途必要となります。
■システムおよびハードウェアスペックは、使用するARCHICADに準じます。

※ARCHICAD/ARCHICADsoloは、グラフィソフト社の登録商標です。
