バルコニーや軒下等の天空率計算

バルコニー間や軒下などの天空率求積計算について

天空率算定の最終的な判断は投影された天空図に対して、面積の根拠となる 三斜求積の結果で適合建物の天空率より計画建築物の天空率が上回っていることを確認しますが、ケースによって、バルコニー間や軒下を三斜求積計算するorしないで算定結果に影響が出てきます。 その事例として、2ケースをご紹介します。

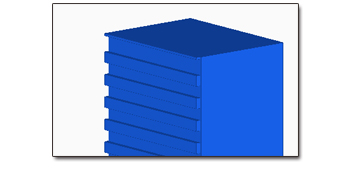

■マンション バルコニー間の天空率計算サンプル

バルコニーを包洛処理した場合(接道7.8m 10階程度の建物)

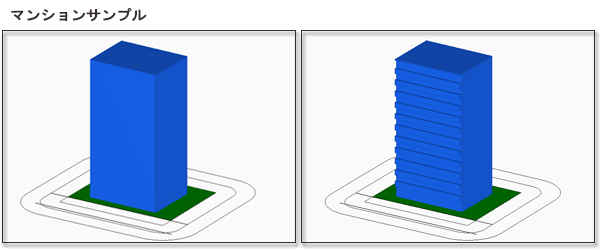

マンションサンプル
バルコニーの間を検討する事例

<バルコニー間を考慮せずに包絡させた場合>

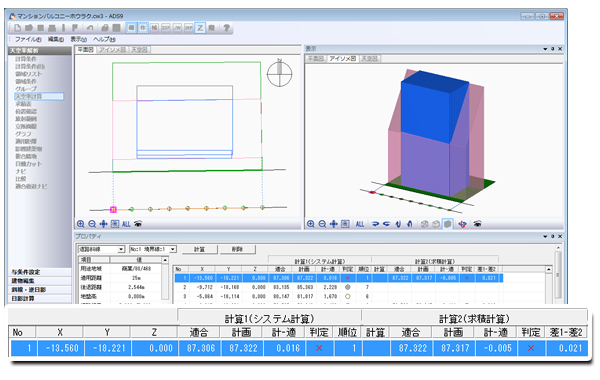

外側の測定点が天空率計算の結果NGとなりました。

バルコニー間を考慮せずに包絡させた場合

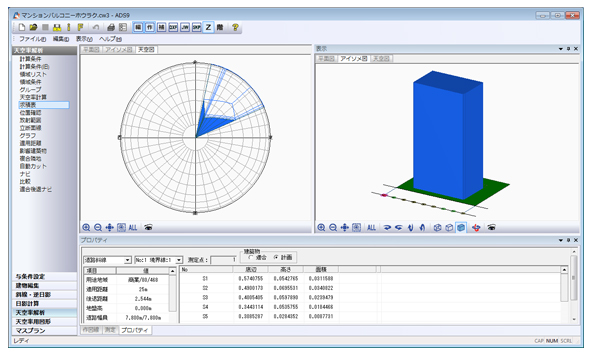

天空率の結果がNGとなる測定点の天空図を確認します。
天空図を見ると当然、計画建物のバルコニー間は抜けていません。

天空図

<バルコニー間がある形状の場合>

次に同様の条件で、バルコニーを包絡処理せずに計画建物をモデリング(バルコニー間がある形状)で天空率計算を行います。

包絡処理01

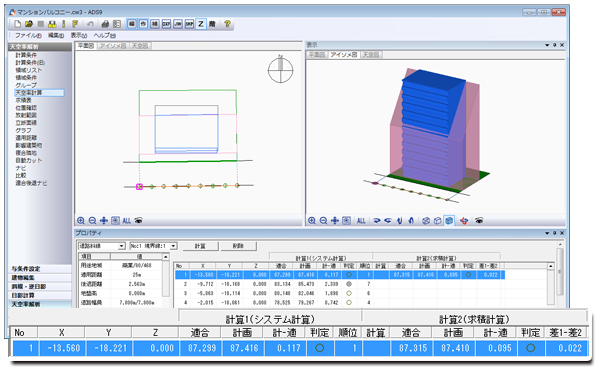

外側の測定点が最も厳しい結果となりますが、天空率計算はOKとなりました。

包絡処理02
包絡処理03

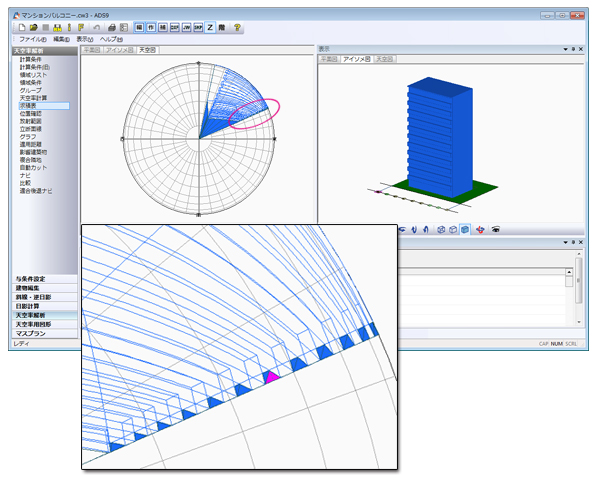

その測定点から天空図を見ると計画建物のバルコニー間が抜けており、天空図に反映されています。 また、その部分も三斜求積計算がされていることが分かります。 本サンプルではバルコニーを包絡しての天空率計算の結果[計画-適合]が-0.005%でしたが、バルコニーの間を抜いて天空率計算すると[計画-適合]+0.095%となり、 バルコニーの空間が天空率算定結果に影響がありました。


上記はサンプルですが、この様に包絡するorしないで求積計算が異なる為、ケースによっては天空率計算の合否を影響する場合があります。
※包括処理するorしないは事前に審査機関へご確認ください。


■ 戸建住宅などの天空率計算サンプル

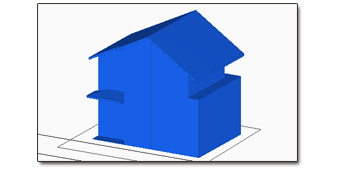

次は、戸建て住宅のサンプルで確認します。(接道4m 30坪程度の敷地)

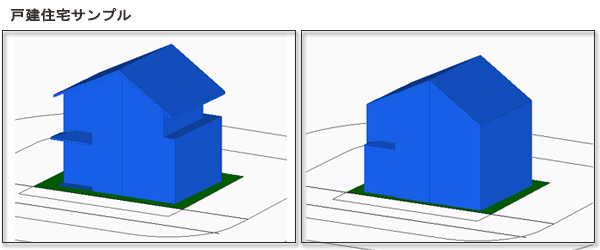

戸建て住宅のサンプル
軒下などの間を検討する事例

<軒下など間を考慮せずに包絡させた場合>

中央の測定点が求積計算の結果NGとなりました。
(求積計算は適合及び計画それぞれで内外接の取り方を変えることにより安全側の数値を求める為)

戸建て住宅のサンプル03

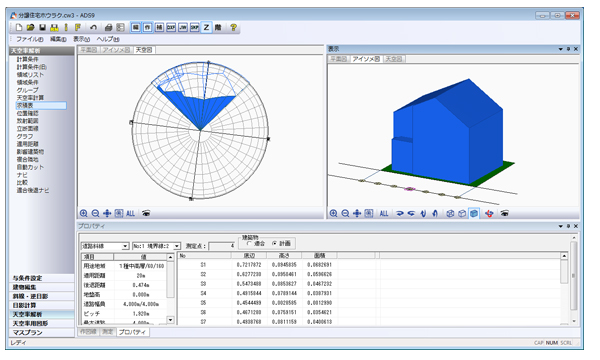

天空図を確認します。軒下の空間は考慮していません。

天空図を確認します。軒下の空間は考慮していません。

戸建て住宅のサンプル03

<軒下の空間を反映した形状の場合>

次に同様の条件で、軒下を包絡処理せずに計画建物をモデリング(軒下空間がある形状)で天空率計算を行います。

天空率計算01

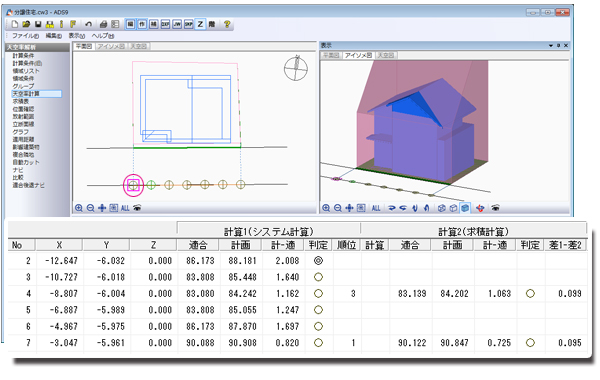

外側の測定点が最も厳しい結果となりましたが、天空率計算はOKとなりました。

天空率計算02

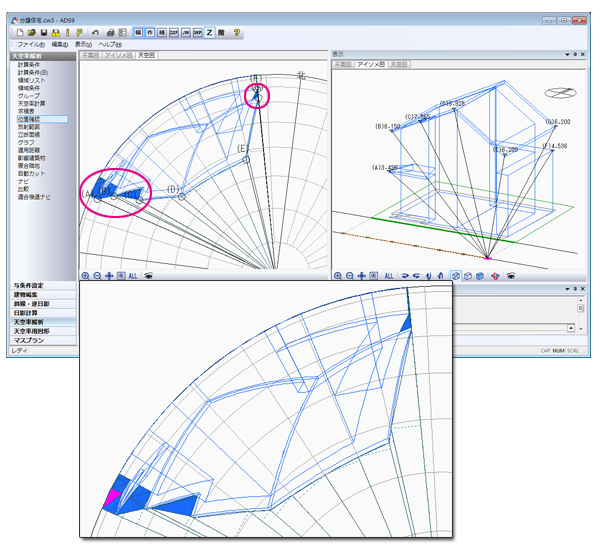

その測定点から天空図を見ると計画建物の軒下の空間が抜けており、天空図に反映されています。
また、その部分も三斜求積計算がされていることが分かります。

天空率計算03

この様にバルコニーや軒下の空間により、天空率計算の合否に影響がある場合があります。
システムによっては、バルコニー間などは求積計算されない場合もありますので、ご注意ください。
※包括処理するorしないは事前に審査機関へご確認ください。
