審査機関から図面の位置確認の記号と位置確認表の記号がずれていると指摘を受けた。図面を変更したのに文字が以前のままになっている。

Q_093

エディエス君

印刷プレビューの説明です。

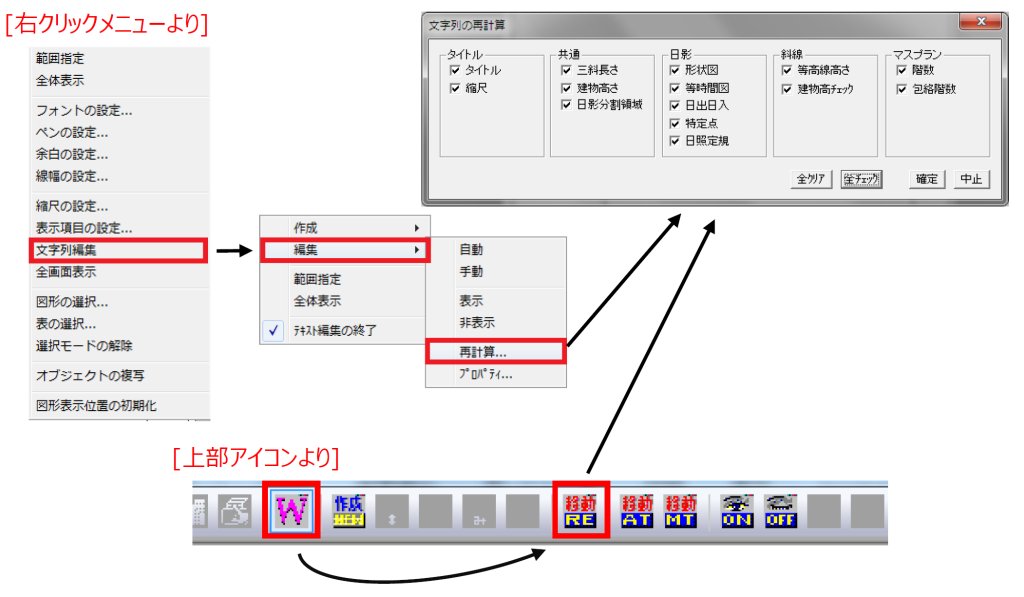

ツールアイコン「W」→「移動RE」→「全チェック」→「確定」で、
文字列が最新の図面へと編集されます。



図面を配置後に再計算した場合、作表・作図は自動更新されますが、図中の文字のみ手動更新が必要となります。



印刷プレビューにて下記の作業を行ってください。
 1) 図形または表を選択します。
 2) 「文字列編集」を開始します。
 3) ツールバーまたは右クリックメニューから「文字列の更新」を選択します。
  (ツールバー:ピンクの「W」ボタンを押す>右6個目の「移動RE」ボタンを押す)
 4) 「文字列の更新」ダイアログが開きます。
 5) 更新する項目にチェックを入れます。
  ※「全チェック」を選択すると、全ての項目にチェックを入れます。
  ※「全クリア」を選択すると、全ての項目のチェックを外します。
 6) 「確定」を選択します。
