『斜線・逆日影』の建物後退を考慮してボリューム検討を行う方法
Pnt_510
note記事のバックナンバーです。
これから建物計画する敷地に対して、
どれだけの建物ボリュームが得られるか等を検討する際に
ある程度、建物配置が決まっているといったケースがあります。
そのような場合の設定や確認等の操作方法についてご案内します。
【与条件設定】
敷地条件等を入力しておきます。
【建物編集】

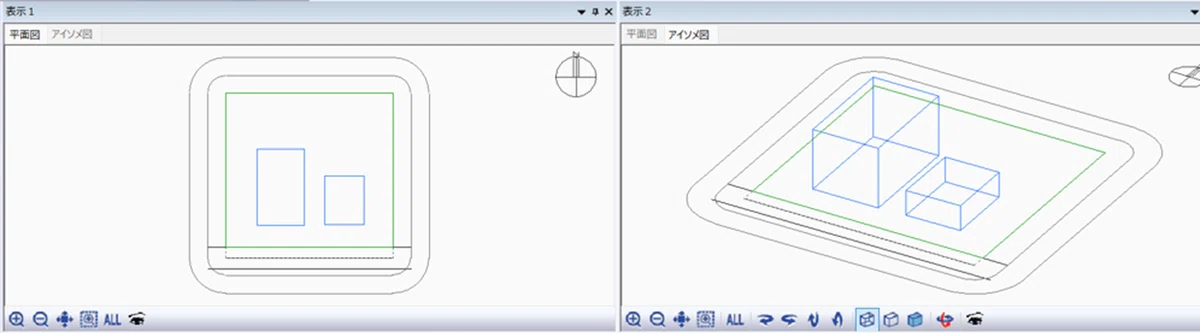

建物配置にブロック配置します。
今回は不可分となる２棟の建物ブロックを入力します。
【斜線・逆日影】

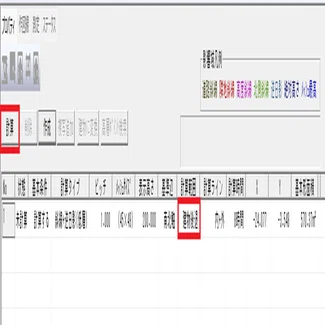

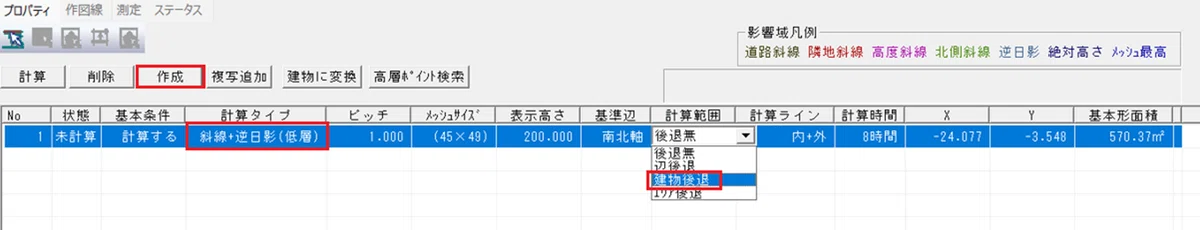

①「作成」で計算タイプ等を作る行を作成します。
②計算タイプを設定し、計算範囲を「建物後退」に設定します。
※計算範囲が［後退無し］というデフォルトの設定となっております。

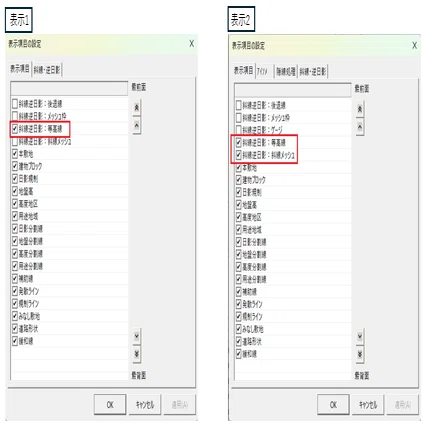

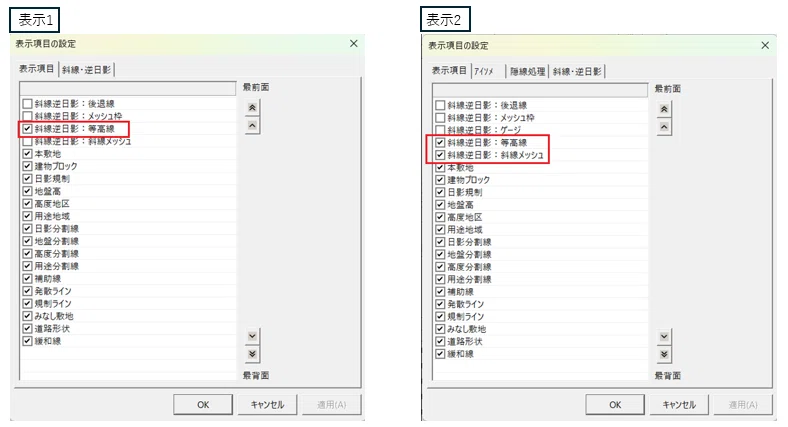

表示1：「斜線逆日影：等高線」にチェック
表示2：「斜線逆日影：等高線」「斜線逆日影：斜線メッシュ」にチェック
→OKを押します。
これで計算結果の表示設定ができました。

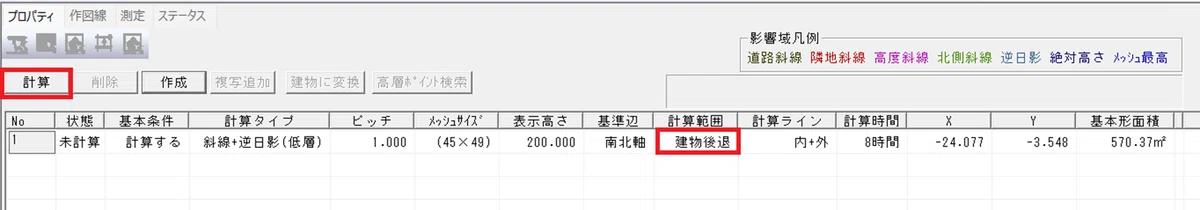

では、「計算」を押します。

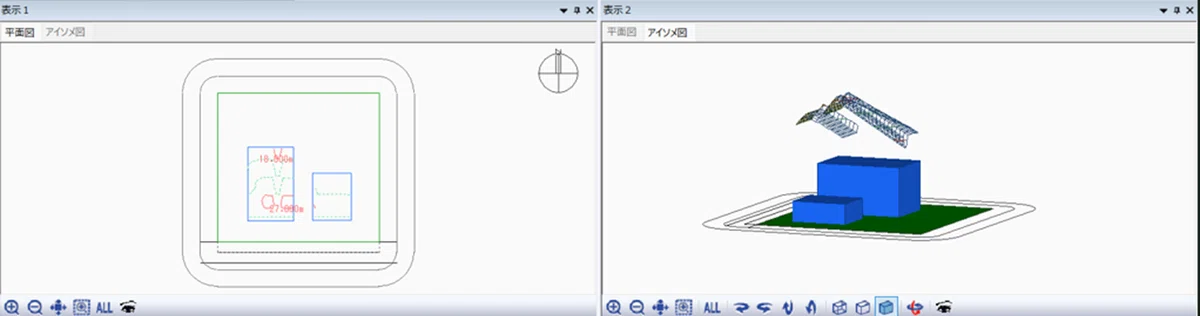

アイソメ図をご覧いただくとメッシュが表記されています。
このメッシュ内に建物が収めれば、斜線制限、日影規制がクリアされます。
※天空率計算を前提としている場合は斜線制限が除外されるため、
斜線制限のメッシュを考慮する必要はありません。
※逆日影（低層）についてもボリューム形状によっては必ずしも
メッシュ内に収めなくても日影規制はクリアします。
通常、等高線をCAD側に出力して、ボリューム検討しますが
その他にも 実際にメッシュ内に建物ブロックを作り、
それをもとにボリューム検討する方法があります。

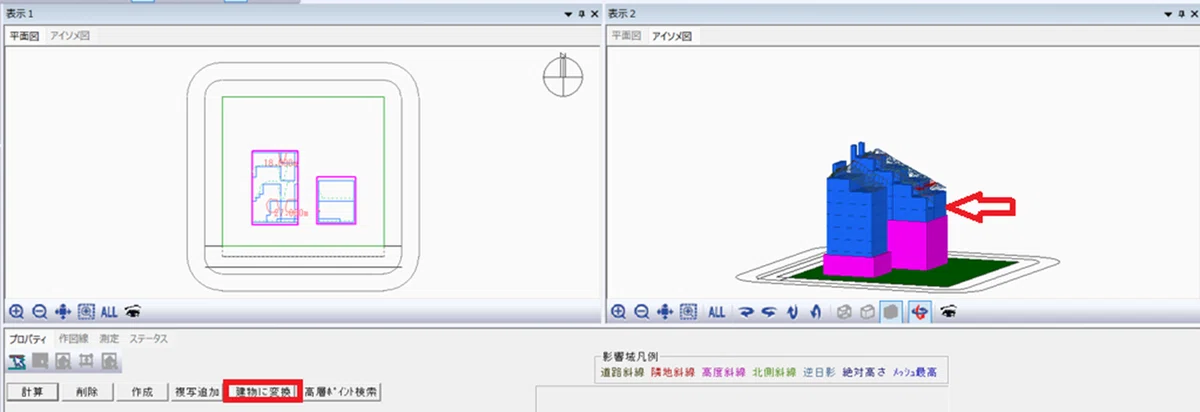

プロパティウィンドウで「建物に変換」を押します。
アイソメ図でメッシュ内に収まる建物ブロック（ボリューム）を
確認することができます。

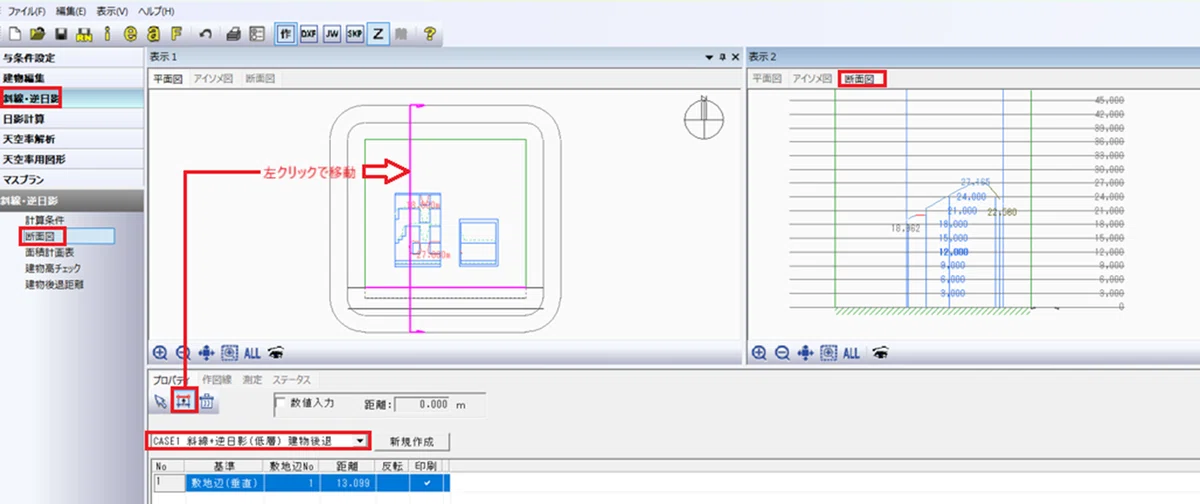

「断面図」
また、断面図もCAD側に出力できます。
建物ボリュームの検討の際には断面図も、ぜひ ご確認ください。
その他の便利な機能をご案内します。

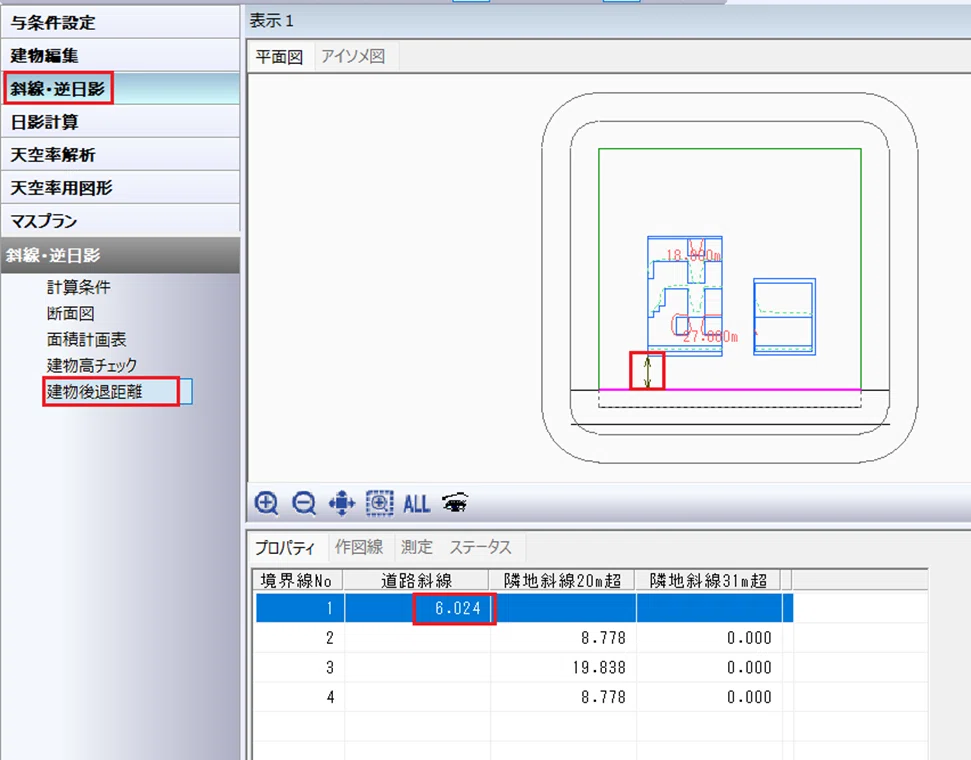

「建物後退距離」
建物後退距離を選択すると、各種後退距離が確認できます。
【建物編集】

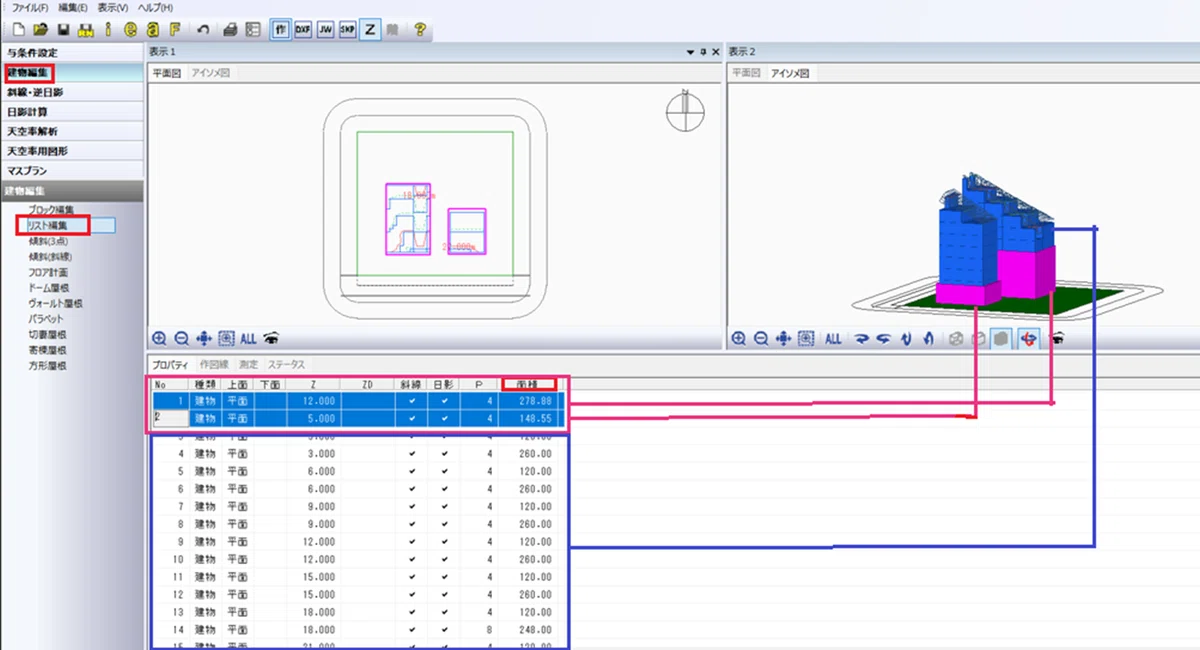

建物ブロックについては「建物編集」のリスト編集で
高さや面積等が確認できます。
斜線・逆日影計算はボリューム出しに欠かせない便利な機能ですが、
最終的には日影計算を行い、結果のご確認をお願いいたします。
後退距離の設定方法につきましては、
エリア後退と辺後退という操作方法もあります。
以下動画をご参照ください。
【ADS10】1分解説/エリア後退を使って指定のエリア内を計算する方法
【ADS10】1分解説/辺後退を使って斜線逆日影計算をする方法
その他の詳細については下記をご参照ください。
リファレンスマニュアル 【斜線・逆日影】P.192～
