ADS-BT for ARCHICAD

ADS-BT for ARCHICAD

BIM(Building Information Modeling)の普及も進み、 日影・天空率・斜線制限といった集団規定の高さ制限の解析もBIM上でシミュレーションが出来る事が望まれます。 Archicadアドオンシステム[ADS-BT for ARCHICAD] はArchicad上での、斜線・逆日影計算でのボリューム検討や日影計算、天空率計算、逆天空率計算が可能です。 データ連携ではないアドオンシステムだからこそ実現できる 思考を妨げることのないシミュレーションシステムとして、企画設計をサポートします。

ADS-BT for ARCHICAD

与条件設定

わかりやすい操作と与条件の一括設定による効率化

高さ制限解析を行う上で必要となる、敷地形状・与条件情報(道路幅員・用途地域・日影規制等) の設定を行います。敷地形状はArchicad上での作図の他、画像データによるトレース、三斜求積図入力等多彩な入力が可能です。 都市計画上の用途地域・日影規制等は複数にまたがる場合なども設定も可能で、一括計算が可能となります。

与条件設定

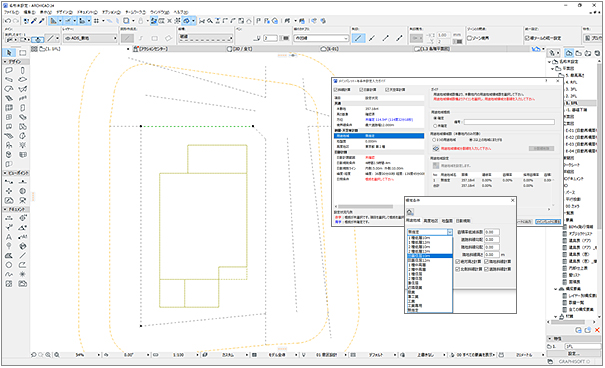

[ADS-BT for ARCHICAD 与条件設定の基本]

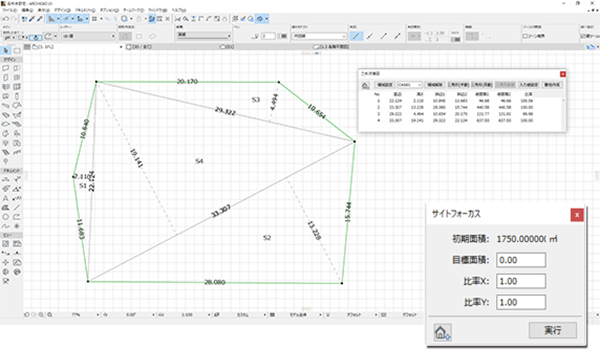

[サイトフォーカス敷地作成(面積補正)]

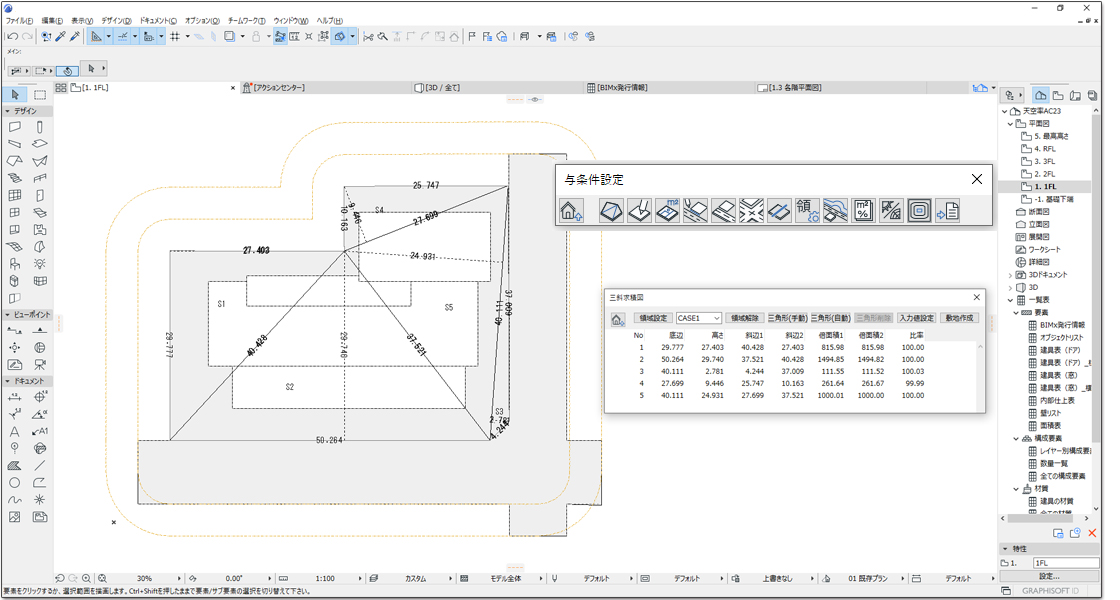

[三斜測量図(測量)による本敷地作成]

新機能田園住居地域に対応

平成30年改正建築基準法より追加された用途地域
「田園住居地域」に対応

[田園住居地域] とは・・・
住宅と農地が混在し、両者が調和して良好な居住環境と営農 環境を形成している地域を、あるべき市街地像として都市計画 に位置付け、開発/建築規制を通じてその実現を図ることを目的とした用途地域です。

田園住居地域

斜線・逆日影計算機能

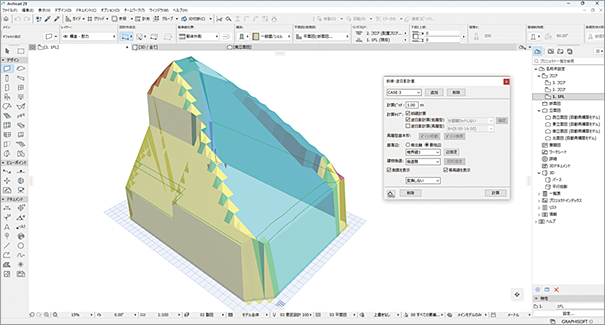

斜線制限(道路・隣地・北側・高度)及び日影規制(逆日影)を考慮した建築可能空間の計算を行います。斜線と逆日影を組み合わせた空間計算が可能で、逆日影は低層型・高層型の選択も出来ます。 3Dビューでは各制限毎の色分け表示の他に、マスへ変換し建築可能空間を把握する事も可能です。
また、入力した建物に対して斜線制限のチェックを行う「建物高チェック」では、斜線制限をオーバーしている部分を赤色で表示します。


画像

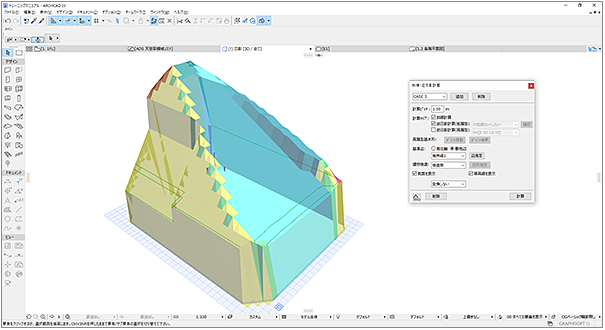

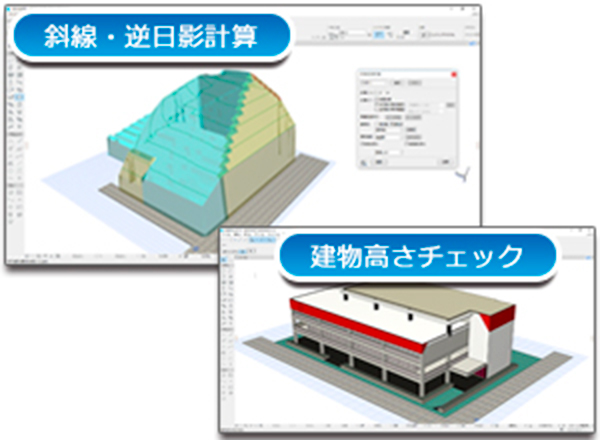

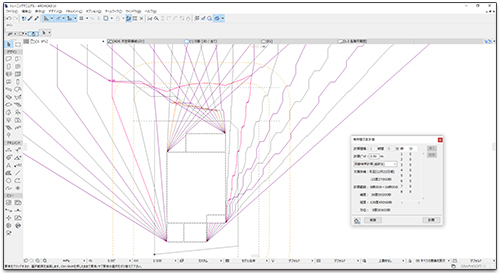

[斜線逆日影計算]

画像

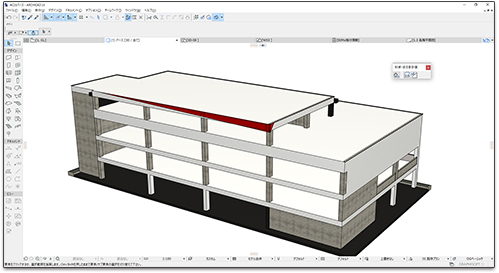

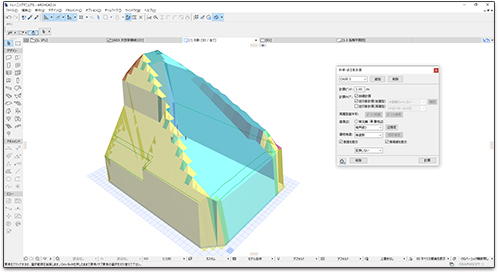

[建物高さチェック]

[ADS-BT for ARCHICAD 斜線・逆日影計算の基本]

日影計算機能

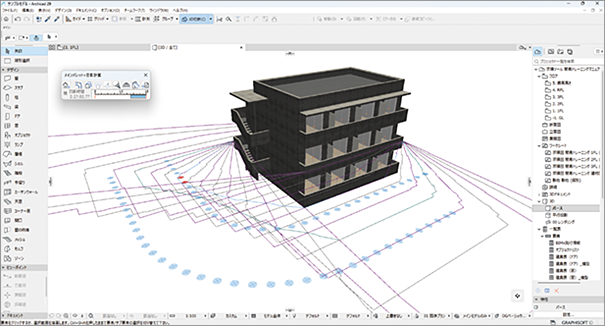

Archicadで作成されたモデルデータを利用した各種日影計算を行います。時刻日影・等時間日影計算は、複数の規制条件も一括計算が可能です。 等時間日影計算では最小 10mmピッチまで設定可能なメッシュ法と当社オリジナルの追跡法計算により高精度解析が実現可能です。 また、3Dビューでも等時間日影図が確認可能となります。 規制ラインチェック機能では日影規制ライン上における日影時間のチェックを行い、3Dビューにて日影時間の過不足量が確認できます。 日照定規機能では、任意ポイントより日照定規を表示し日影の影響部分が確認できます。 日影計算における基準倍率表・建物高倍率表や特定点毎の日影時間図リスト、表はワークシートに出力します。 自由な形状で作成されたモデルも実形状での日影計算が可能となり、自由で複雑な形状でも日影計算を行う事が出来ます。
※壁面日影計算機能は搭載しておりません。
※日影発散方式に対応しています。

画像

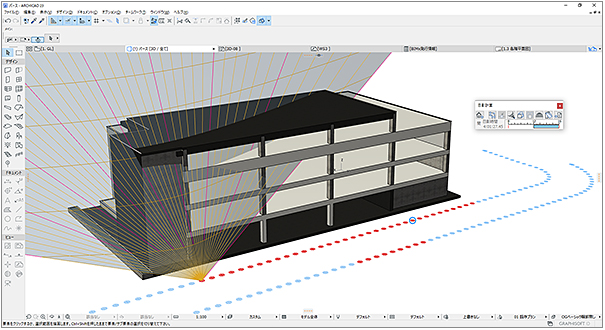

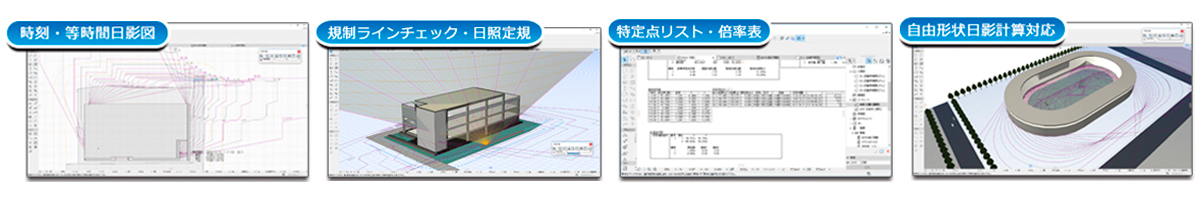

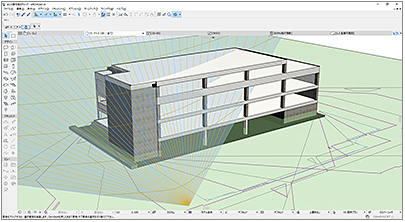

[時刻日影・等時間日影]

画像

[規制ラインチェック・日照定規]

画像

[ワークシート出力]

画像

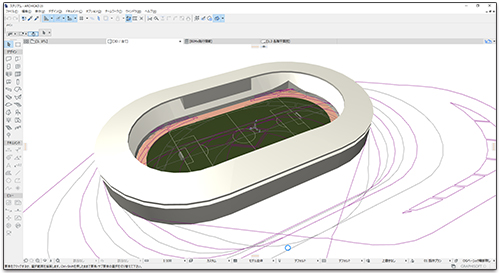

[自由形状日影計算]

[ADS-BT for ARCHICAD 日影計算の基本]
[ADS-BT for ARCHICAD 自由形状の日影計算]

天空率計算機能

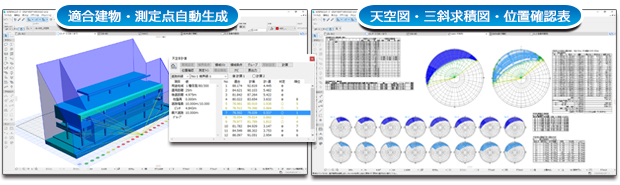

算定区域及び算定ポイント自動生成

各種与条件設定項目を元に算定区域及び算定ポイントを自動生成します。また、パラメータ設定による取扱いの異なる方式への切替や複数の領域を まとめるグループ機能等がADS-Familyと同等の機能を搭載しています。各区域はシステム内で管理されており、積分計算から求積計算までを一括で処理することが可能です。計算結果は、ワークシート内に確認申請で必要となる三斜求積図・位置確認表等を自動作成します。
尚、道路幅員が平行でない場合の測定ポイントの任意編集も可能です。 (適合建築物の任意編集は出来ません)

画像

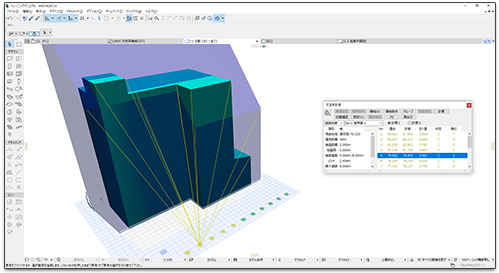

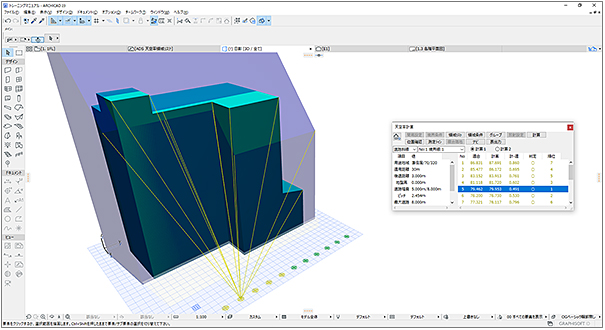

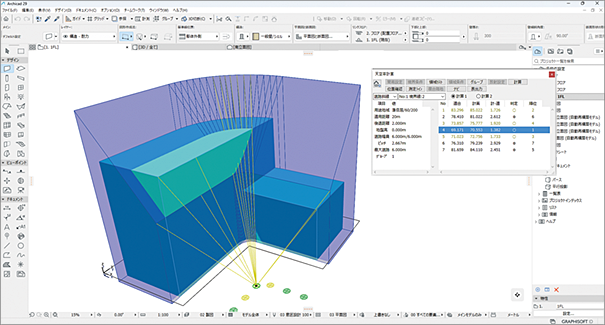

[適合建築物・算定ポイント自動生成 3D]

画像

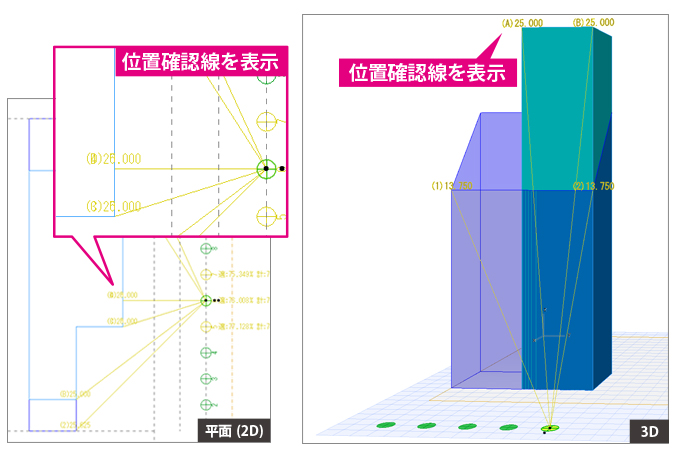

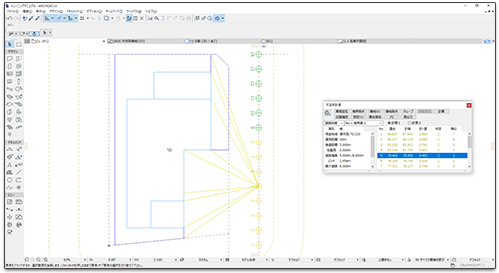

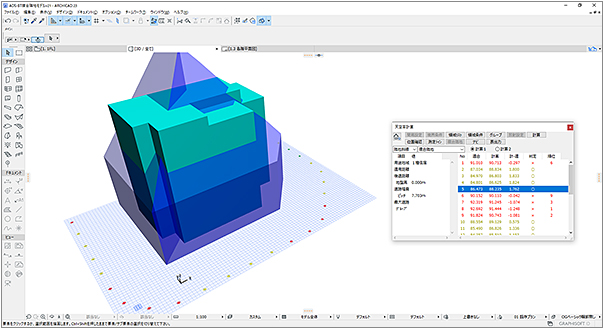

[適合建築物・算定ポイント自動生成 平面]

画像

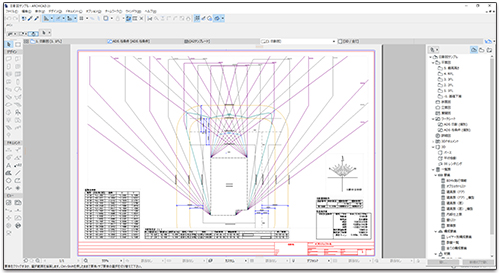

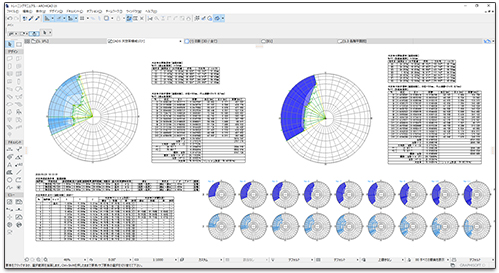

[天空率三斜求積図・位置確認表等ワークシート出力]

[ADS-BT for ARCHICAD 天空率計算の基本]

新機能

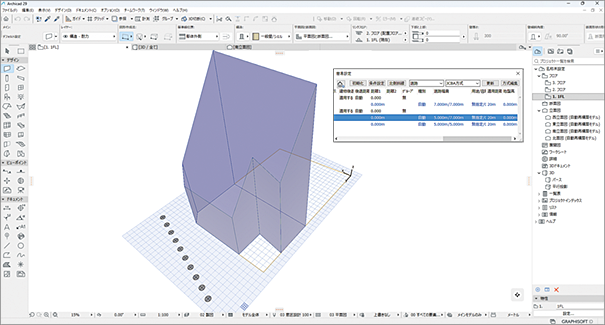

幅員が一定でない道路の場合も自動設定が可能に

Archicad24対応版から幅員が一定でない道路や複数の地盤面がある場合もJCBA方式に則した自動設定が可能となります。(一部対応できない場合もあります)
道路境界線に対して、始点側幅員・終点側幅員を設定することができるようになり、採用道路幅員が、容積率の算定や2以上の道路の緩和の判定の幅員となります。

天空率簡易設定 [JCBA方式/東京方式自動設定]

天空率計算の設定[JCBA方式][東京方式]の一部自動化が可能です。(自動グループ化など) これにより、天空率解析の結果を求めるまでの時間が大幅に短縮され、設計業務をより効率的に行えます。

画像

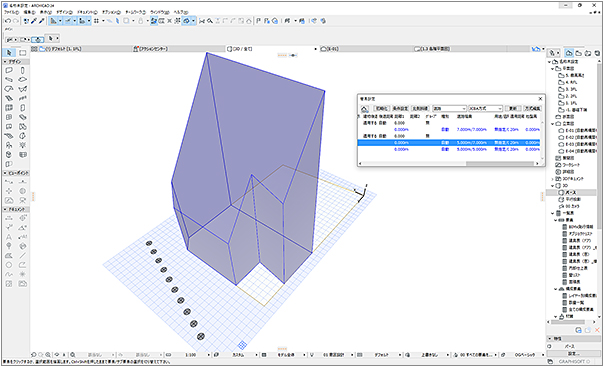

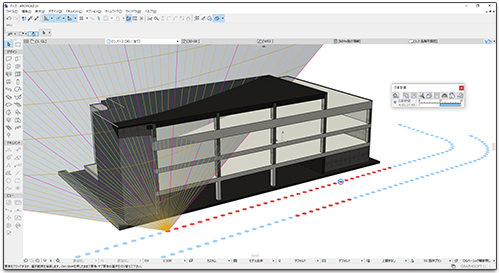

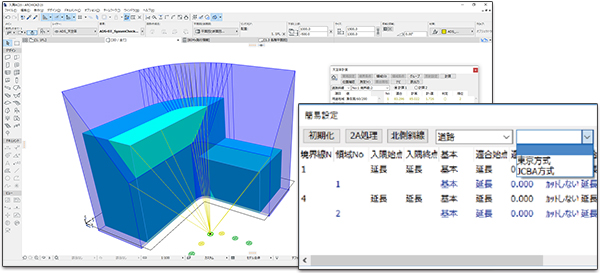

[天空率 簡易設定による入隅自動設定]

[ADS-BT for ARCHICAD 天空率 簡易設定]

新機能

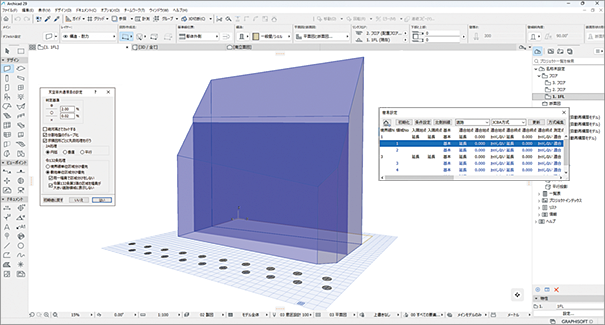

異なる地盤面の天空率算定領域の自動グループ化に対応

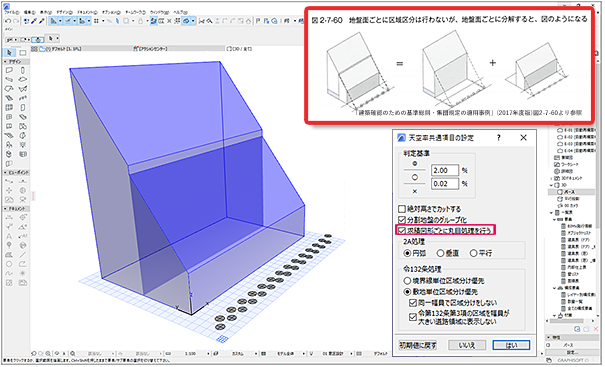

Archicad24対応版から地盤面ごとに区域区分を行わない天空率算定領域の自動生成に対応し、複数の天空率算定領域を一つにまとめるグループの機能を強化しました。 従来は手動での設定が必要であった複雑な天空率算定領域の設定が容易になりました。

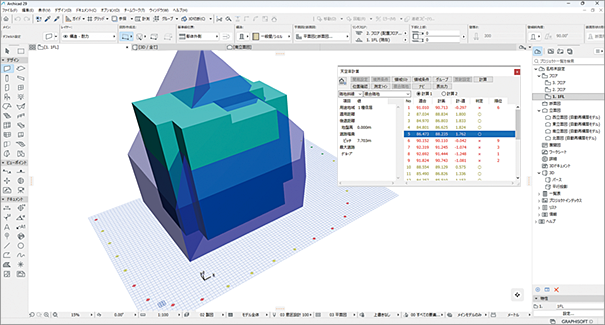

天空率 複合隣地(一の隣地)

隣地斜線の天空率算定において、隣地境界線を一つにまとめる方式を行う(一の隣地として扱う)場合の算定に準拠した「複合隣地」機能にも対応。

画像

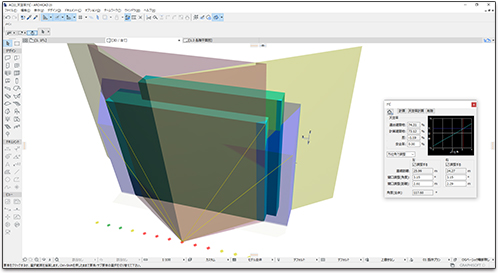

[天空率 複合隣地(一の隣地) 3D]

画像

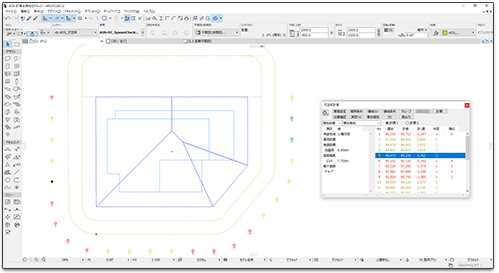

[天空率 複合隣地(一の隣地) 平面]

[ADS-BT for ARCHICAD 複合隣地(一の隣地)]

逆天空率計算機能

天空率算定結果がアウトになっている算定点からどの範囲(角度)が影響しているかが判るラインを算出します。指定された算定点に対して天空率を[方位角(間口)]か[仰角(高さ)]から安全率を考慮して逆計算をし、天空率計算で許容範囲となるラインを確認できます。

画像

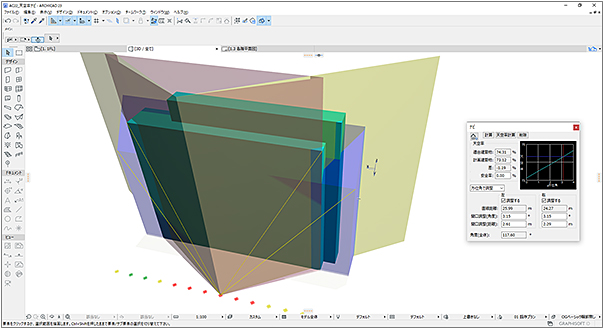

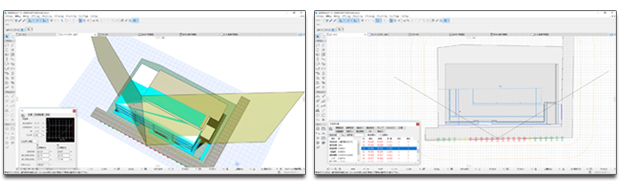

[逆天空率計算ナビ機能 3D]

画像

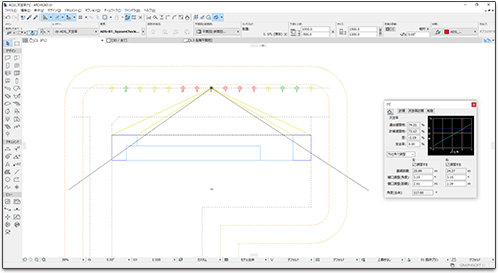

[逆天空率計算ナビ機能 平面]

[逆天空率計算ナビ機能]

■ ADS-BT for ARCHICAD
Archicad24/Archicad24solo 対応版からの追加機能

矢印ADS-BT for ARCHICAD Ver11.00 追加修正項目
■用途地域に[田園住居地域]が追加
■道路幅員が一定でない[異幅道路]に対応、自動化
■異なる地盤面の天空率算定領域の自動グループ化に対応
(地盤面ごとに区域区分を行わない天空率算定領域の自動生成に対応)
■令132条第3項の区域の自動生成基準の見直し
(JCBA方式では算定を行わない、2以上の前面道路がある場合の大きい幅員の道路から令132条第3項の区域の天空率算定領域を自動生成しない設定)
■天空率三斜求積表がJCBA方式に対応 (JCBA方式の「計算過程における小数点以下の取り扱い」に対応)

その他特徴

・複数の都市計画条件(用途地域/高度地区/日影規制)にまたがっている場合でも設定及び一括計算が可能です。
・ADS-winとのデータ連携(インポート・エクスポート機能搭載)が可能です。

FAQよくある質問

・ADS-BT for ARCHICADに関するよくあるご質問をまとめました。
※こちらのFAQはADS-BT for ARCHICAD製品版用で、無料体験版では内容が異なる場合もあります。

ADS-BT for ARCHICAD 体験版ダウンロード

ADS-BT for ARCHICAD の無料体験版は下記をご確認の上、ダウンロードください。
※無料体験版は、インストール後90日を経過すると各種機能が利用できなくなります。
※無料体験版は『緯度経度・斜線勾配は設定と異なる値』で計算します。
※無料体験版は、Archicad24 / Archicad24 Solo対応版のみ利用が可能です。
※無料体験版もWindows対応とMacOS対応をご用意しております。

Archicadアドオン日影規制チェックツール
ShadowPlanner for ARCHICAD無償ダウンロード

Shadow Planner(シャドウプランナー) for ARCHICADは、プランニング時における日影規制のチェックを行うための、Archicadの無償版アドオンツールです。 建築設計において、「日影規制(高さ制限)」は、切り離しては考えられないポイントとなります。 特に設計初期段階では、建築可能空間を如何に素早く把握するかが重要となり、3次元設計(デザイン)においては必然的に"Try & Error"による確認が求められます。 Shadow Planner for ARCHICADは、単純な時刻日影・等時間日影だけではなく、日影規制ライン上の日影時間を瞬時にチェックする"規制ラインチェック"や、3次元日照定規機能を搭載し、日影規制チェックの"Try & Error"をArchicad上で実現可能となります。

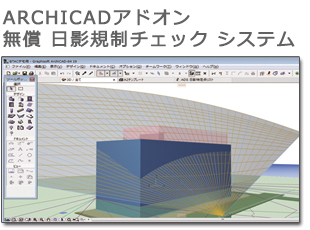

Archicadアドオン 無償 日影規制チェックシステム

ADS-BT for ARCHICAD 事例レポート

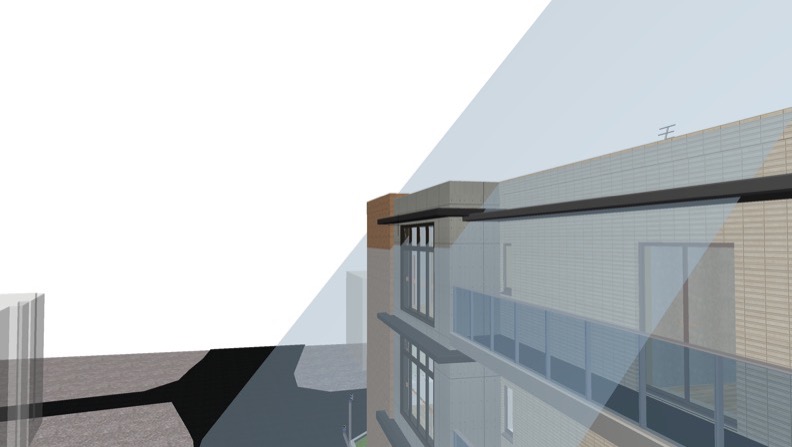

天空率からプラン、モデル、構造、全ての図面までフルBIMでつくる変形敷地の木造3階建て住宅
一級建築士事務所エイチ・アーキテクツ

鋭角な十字路の突端に位置する三角形の敷地で、道路斜線が2方向から掛かり、更に北側斜線が掛かる。3方向から斜線が掛かる第一種中高層住居専用地域での建築計画をADS-BTでの天空率によるボリューム検討を駆使した事例レポートです。

(グラフィソフトジャパン株式会社 HP)


基本設計から実施設計まで実物件で挑戦
伊藤組土建株式会社

ゼネコンの設計部門にとって、計画初期段階に行う建物のボリューム検討は、さまざまな試行錯誤の積み重ねが大前提となり、 Archicad上で斜線・逆日影のボリューム検討や日影計算、天空率計算、逆天空率計算を行うことができるアドオンソフトADS-BT for ARCHICAD を使ってみると操作はきわめて簡単で、計算結果もビジュアルに提示され、逆日影もビジュアルで見せられるのでお客様へ説明しやすく、きちんと伝えられると分かった という事例レポートです。

(グラフィソフトジャパン株式会社 HP)




基本仕様一覧

■Archicad24 / Archicad24solo が別途必要となり、新規販売の対象バージョンはArchicad24 / Archicad24soloとなります。
■ArchicadのWindows®/MacOS® 共にプラグインが可能です。動作環境はArchicadに準拠します。
■Archicadアドオンシステムのサポート対象バージョンは最新バージョンより3バージョン前までとなり、サポート対象バージョンはArchicad(Solo)24.23.22.21となります。 それ以前の対応バージョンをご利用の方はバージョンアップをお願い致します。
■弊社アドオン全製品のサポート対象バージョンは、最新版をリリースした時点で3バージョン前までのサポートとなり、それ以前の対応バージョンをご利用の方はバージョンアップが必要となります。

与条件編集 ・敷地編集・緯度経度・境界線条件・道路及び交差点設定・[用途地域・高度地区・地盤面高・日影規制](各分割可能)
・方位は任意設定が可能
斜線・逆日影計算 斜線及び逆日影(低層・高層)の組合せによるメッシュ計算 (複数ケースの計算及び登録が可能)
日影計算 時刻及び等時間日影図、規制ラインチェック、日照定規、特定点日影、倍率表、実形状日影計算
天空率計算
逆天空率計算
・与条件設定に伴う各建築物自動生成及び一部パラメータ設定、天空率計算→システム及び求積一括計算対応
・天空率一覧表、各建築物求積図及び求積表、各建築物正射図位置確認をワークシート出力対応
・天空率自動設定機能(JCBA方式/東京方式より選択)
・一の隣地(複合隣地)天空率計算機能
・ナビ機能の天空率逆計算による安全率を考慮した許容範囲の確認
その他 条件及び計算結果等の図形情報は、Archicadのレイヤによる管理。ADS-winとのインポート及びエクスポート機能
動作環境 ・Archicad24 / Archicad24solo の動作環境に準拠(詳細はArchicadの動作環境を参照)
・スタンドアロン版及びネットワーク版共にプロテクトキー(CodeMeter)を使用

※記載されている内容は、予告無しに変更される場合があります。
※敷地形状・その他諸条件及び建物形状等により各種計算(天空率領域判断を含む)できない場合があります。
※計算対象となる建物(Archicadのモデルデータ)によって計算時間がかかる場合があります。
※ArchicadはGRAPHISOFTの登録商標です。
※Mac OSはアップル社のApple Inc.の商標です。
※Windowsは米国MicrosoftCorporationの米国およびその他の国における登録商標です。
Microsoft, Encarta, MSN, および Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※MacintoshおよびMacは、Apple Inc.の商標です。 ADS-BT forARCHICAD、ADS-winは生活産業研究所の登録商標です。

価格

価格  スタンドアロン版 220,000円(税込242,000円)

 ※2年目より年間著作権使用許諾料として60,000円(税込66,000円)/1ライセンスがかかります。

 ※ネットワーク版は3ライセンスからの販売となります。

 ※ネットワーク版追加ライセンスは220,000円(税込242,000円)/1ライセンスとなります。


お得なセット販売[VolumePack]こちら


< ADS-BT + MassPlan + 求積ツール forARCHICAD >

 バージョンアップについて
■バージョンアップ費用はADS-BT for ARCHICAD 年間著作権使用許諾料に含まれます。
■ADS-BT for ARCHICAD ご契約者様専用ページにログイン後、最新版をはじめサポート中のADS-BT for ARCHICADの各バージョンのセットアップファイルがダウンロードできます。

 再契約について
価格 20,000円(税込22,000円)/1ライセンス
※年間著作権契約が切れている場合の再契約費となります。上記費用と年間著作権使用許諾料60,000円(税込66,000円)/1ライセンスが必要となります。
合計:80,000円(税込88,000円)/1ライセンスとなります。
※再契約費用及び年間著作権使用許諾料は導入ライセンス数分が必要となります。
(2年目以降は60,000円(税込66,000円)の年間著作権使用許諾料が必要)/1ライセンス
お問合せ:TEL 03-5723-6461

年間著作権使用許諾料について

年間著作権使用許諾料には「ソフトウェアの1年間の使用料、フリーダイヤルサポート、最新版提供サービス」が含まれています。契約期間満了後、ソフトウェアは稼動しなくなりますが、年間著作権使用許諾料で再度ご利用いただけます。(猶予期間内の再契約は2ヶ月以内)
※バージョンアップ費用はADS-BT for ARCHICAD 年間著作権使用許諾料に含まれます。
※再契約される場合、再契約月の1日から契約開始となります。




フォームでのお問い合わせ

■オンライン購入は[カード決済]か[銀行振込]かをご選択いただけます。
■ご利用できるカードは、VISA、ダイナースクラブカード、MASTER、JCB、American Expressとなります。

お電話でのお問い合わせ

・システムご導入を検討中の方

TEL 03-5723-6461 受付時間 平日9:00~18:00

・ご契約更新に関しての方

TEL 03-5723-6461 受付時間 平日9:00~18:00

・フリーダイヤルサポート

ご契約者様専用の電話回線をご用意しておりますので、 基本操作から専門解析まで親身なサポートを致します。
(保守未契約のお客様やフリーダイヤルサポート対象外のシステムはフリーダイヤルサポートはお受けできません)
