みなし敷地の修正方法について ADS-BT for ARCHICAD編
■基本
![エディエス君](https://www.epcot.co.jp/wp-content/themes/epcot/assets/img/faq/e31.png)
緩和条件がある場合(水面等)の日影規制ライン修正に使います
システム上、日影規制ラインはみなし敷地の範囲から5m、10mの位置に作成されます。
緩和条件がある場合、みなし敷地の範囲を修正します。
みなし敷地範囲は、緩和対象の幅で変わります。
あらかじめARCHICAD上で緩和範囲の元となる下図を作成しておいて下さい。
・10m以下の場合 :(緩和対象)/2の位置
・10mを超える場合:緩和対象含めた対岸から5m内側
操作の流れ
◇入力ガイドがある場合(ver25以降)◇
①メインパレット>入力ガイドをONに変更
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_01-1.png)
「与条件設定」をクリック
▼
②与条件設定
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_02.png)
「日影計算」に☑、「日影規制ライン」を選択→「日影規制ライン根拠」を「確定」、「日影規制ラインの緩和」を「あり」に変更し、「みなし敷地」をクリック
▼
③平面図に「みなし敷地」が表示
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_004-1024x545.png)
ARCHICADの機能を使ってみなし敷地を編集→「日影規制領域を再作成しました。条件を確認してください」を「OK」
▼
④規制ラインが変更されていることを確認
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_005.png)
◇入力ガイドを使用しない場合(ver24以前)◇
①ドキュメント>レイヤ
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_006.png)
レイヤの「ADS_敷地領域」を表示に変更
▼

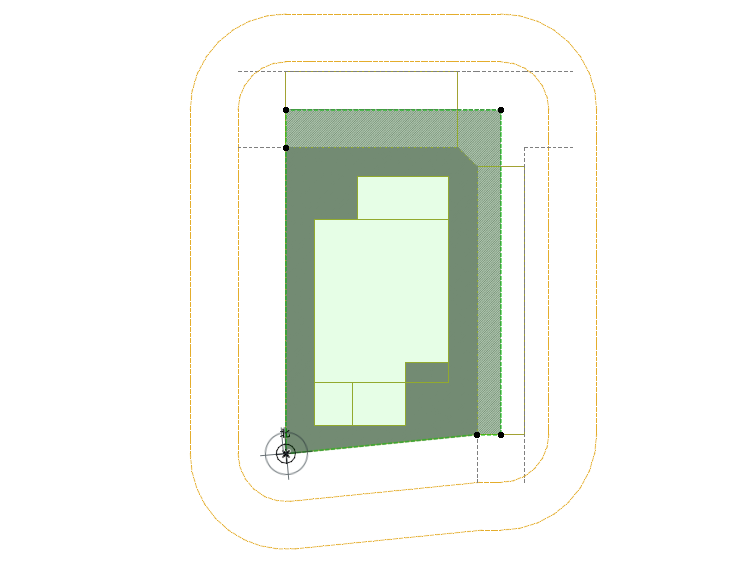

②平面図に「みなし敷地」が表示
![](https://www.epcot.co.jp/wp-content/uploads/2024/02/QA_005_007.png)
③以降「入力ガイドON」と同じ操作後に、レイヤを非表示に変更
