MassPlan for ARCHICAD


GRAPHISOFT Archicad ボリュームスタディ・面積集計アドオンシステム

MassPlan for ARCHICAD -Archicad26対応版リリース-

 ボリューム検討からゾーン機能のアシスト、建具配置までArchicadの操作を強力にサポート

MassPlan for ARCHICADは"モルフ・ゾーン"エレメントに対して壁・スラブ、カーテンウォール等の自動生成機能から面積集計及び面積表の作成をスムーズに行うボリューム検討Archicadアドオンシステムです。
また、病院施設等のゾーン分類毎の面積集計が可能となる「カテゴリー集計」機能に加え、「ゾーンの作図法(手動・内法・基準線)を一括確認、更新」する機能や、ゾーン隙間・重複をチェックし作図ミスを見逃さない「干渉チェック」や、初期段階のプランニングで利用できる「建具配置機能」により窓 やドアを配置することも出来ます。
ボリューム検討からゾーン機能のアシスト、建具配置までArchicadの操作を強力にサポートします。

Overview Youtube 約3分


求積ツール for Revit

 Archicadでの設計初期段階に効果的
 ●モルフから簡単にカーテンウォール、壁・スラブを自動生成
 ●モルフに対して面積集計ができ、延床面積・施工面積等を確認可能
 ●集計結果をExcel(CSV)にエクスポート

.

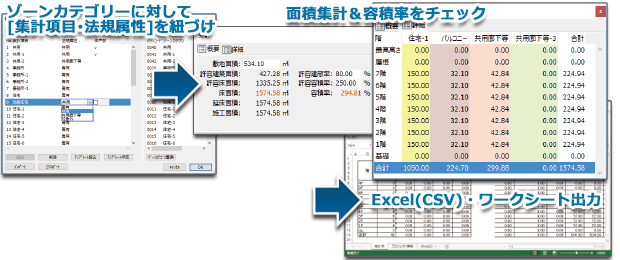

面積集計・ワークシート、Excel(CSV)出力


Archicadのゾーン・モルフに対して面積集計を行います。ゾーンカテゴリーに対して[集計項目・法規属性]をそれぞれ設定することで、 延べ床面積・施工面積等を確認することが可能です。また、MassPlanで集計された結果は、ワークシート出力や予め用意されたExcelの テンプレート(CSV)にエクスポート可能です。テンプレートは、法定属性名等各社オリジナルのものを作成することも可能です。


面積集計からExcel変換


面積集計項目の設定

[面積集計項目の設定]

容積率・床面積チェック

[容積率・床面積チェック]

Excel(CSV)出力

[Excel(CSV)出力]

.

壁・スラブ作成機能


ボリューム検討レベルで構築されたArchicadのゾーン・モルフオブジェクトに対して、壁・スラブを自動生成します。対象となるゾーン・モルフは、階毎はもちろん、絶対高で設定されているゾーン・モルフに対してもフロア設定の階毎に壁・スラブを自動生成します。また、モルフオブジェクトをゾーンオブジェクトへ変換(フロアスライス)することや窓・カーテンウォールの自動生成も可能です。これにより、Archicadのゾーン・モルフオブジェクトをベースにしたプランニングが更に利用しやすくなります。


壁・スラブ作成機能


[壁変換機能]

[スラブ変換機能]

[モルフオブジェクトをゾーンへ変換(フロアスライス)]


.

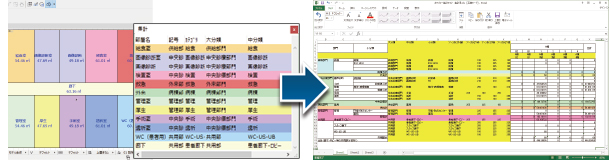

カテゴリー集計機能


病院施設や学校。ショッピングモールなどゾーン分類ごとの面積集計が可能です。 属性を大分類・中分類・小分類に仕分けし、カテゴリー毎の面積集計を行います。 集計された結果はExcel(CSV)へエクスポートも可能です。 これにより、施設全体をカテゴリー毎の面積で把握する事が可能となります。


ゾーン分類ごとに面積集計

.

ゾーン干渉・基準線チェック機能


Archicadのゾーン作図の中で意図せずにゾーンの隙間や重複といった作図ミスが発生した場合、面積が合わない等の不都合が生じます。 MassPlanのゾーン干渉チェック機能は、ゾーンの隙間、重複を一括でチェックし、一覧リストで確認が可能です。また、[壁の重複配置のチェック]や[芯からのヅレ]をチェックする基準線チェック機能も搭載され、ゾーン等の作図ミスを見逃しません。 (チェック対象はゾーン・スラブ・壁・カーテンウォール)


干渉チェック機能

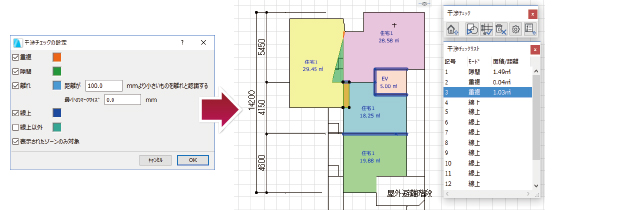

ゾーンの隙間・重複等チェック

[ゾーンの隙間・重複等チェック]

壁の重複配置チェック形

[壁の重複配置チェック]

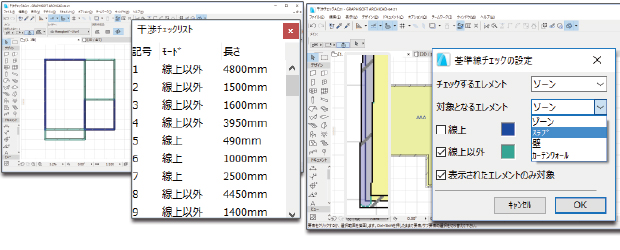

基準線チェック機能

[基準線チェック機能]

.

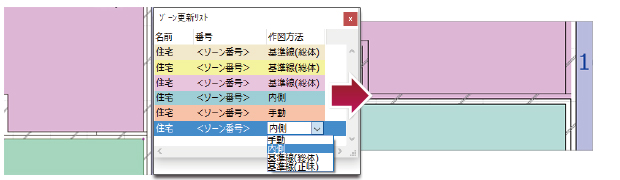

ゾーン更新機能


ゾーン図形作成法で[手動]か[内側]か[基準線]か、基準線においても[総体]か[正味]かゾーン作図後にチェックを行いたい場合、各ゾーンを夫々確認する事は面倒な作業です。MassPlanのゾーン更新機能では、ゾーンの作成方法を一括確認し、変更、更新する事が可能です。


ゾーン更新機能


ゾーンを更新

[ゾーンを更新]

.

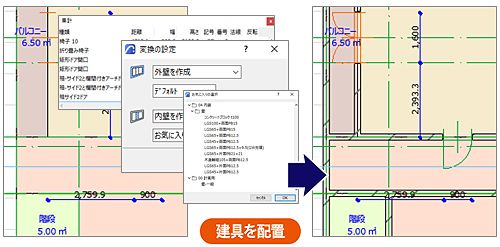

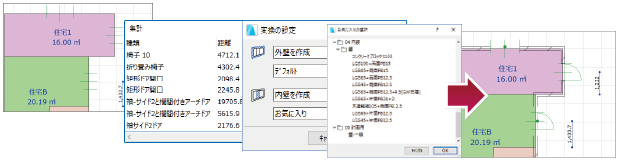

建具配置機能


初期段階のプランニングにて建具の検討・把握をする場合もArchicadを利用し、MassPlanの建具配置機能を活用する事で、簡単にスムーズに窓やドアといった建具を配置する事が可能です。


建具配置機能


建具を配置

[建具を配置]

.

ADS-BTとの連携

Archicad用高さ制限解析システム「ADS-BT for ARCHICAD」で設定された敷地形状(敷地面積)や許容建築面積並びに許容延床面積の値をMassPlanで利用可能です。

.

MassPlan for ARCHICAD 体験版ダウンロード

>MassPlan for ARCHICAD の無料体験版は下記をご確認の上、ダウンロードください。
※体験版はスタンドアロン版のみとなります。
※体験版のシステムはインストール後90日間稼動します。

.

サポートについて

MassPlan for ARCHICADについてのご質問は、メールまたFAXでのご対応となります。
弊社ホームページ右上[お問い合わせ]ページより専用フォームをご利用ください。

.

基本仕様一覧

■本システムは、Archicad26 / Archicad26 Solo専用のアドオンシステムです。
■Archicad26 / Archicad26 Soloが別途必要となり、新規販売の対象バージョンはArchicad26 / Archicad26 Soloとなります。
■ArchicadのWindows®/MacOS® 共にプラグインが可能です。動作環境は、Archicadに依存します。
■Archicadアドオンシステムのサポート対象バージョンは最新バージョンより3バージョン前までとなり、サポート対象バージョンはArchicad(Solo)26.25.24.23となります。 それ以前の対応バージョンをご利用の方はバージョンアップをお願い致します。
■Archicad20以前のバージョンで作成された求積ツールのデータは互換性がありません。

壁・スラブ作成機能 入力済みゾーン・モルフオブジェクトから、フロア設定の階高毎に壁・スラブを自動生成します。窓・カーテンウォールの自動生成も可能です。
絶対高で設定されたゾーンをフロア設定の階毎にカットすることができます。モルフから各階毎のゾーンへの変換が可能です。
※ArchicadのゾーンカテゴリとMassPlanの変換テーブルにおけるゾーンカテゴリとの紐づけが出来ていない場合は壁の作成は出来ません。
面積集計・出力、Excel(CSV)変換 各ゾーンカテゴリに対して「集計項目→法規属性」をそれぞれ設定することで、自動的に面積集計します。
面積集計された結果を、ワークシートへの出力の他、予め用意されたExcelのテンプレート(CSV)にエクスポートし面積表として利用できます。
EXCEL出力に関してビルド番号が「16.0」以降の Excel のバージョンに対応しています。ビルド番号「15」以前のバージョンの場合、出力できない場合があります。
カテゴリー集計機能 ゾーン属性を大分類・中分類・小分類に仕分けし、カテゴリー面積集計を行います。
干渉チェック機能 ・ゾーンの重複・隙間・離れ・線上を一括確認します。対象リストを表示、ハイライト表示します。
・壁の重複配置のチェックや芯からのヅレをチェックする基準線チェック機能(チェック対象はゾーン・スラブ・壁・カーテンウォール)
ゾーン更新機能 ソーンの作成後、図形作成方法を[手動][内側][基準線(総体)][基準線(正味)]一欄リストを表示します。リストより作図方法の変更が可能です。
建具配置機能 ゾーンに対しドアや窓といった建具を簡易配置します。建具はオブジェクトのライブラリーから指定でき、配置後の編集も可能です。
動作環境

・Archicad26 / Archicad26 Soloの動作環境に準拠
(詳細はArchicadの動作環境を参照)

・プロテクトキーはCodeMeterを使用

※本ページに記載されている内容は、予告無しに変更される場合があります。
※本システムには、Archicad並びにExcelは含みません。
※ArchicadはGRAPHISOFTの登録商標です。
※Mac OSはアップル社のApple Inc.の商標です。
※Windowsは米国MicrosoftCorporationの米国およびその他の国における登録商標です。

.

価格

価 格

スタンドアロン版 90,000円(税込99,000円)


ご購入方法は、オンラインまたはAmazonにて承っております。

※ネットワーク版は3ライセンスからの販売となります。
※ネットワーク版追加ライセンスは90,000円(税込99,000円)/1ライセンスとなります。
※ネットワーク版のご注文は見積りにて承ります。担当までご連絡下さい。(営業:03-5723-6461)


 ■オンラインでの購入

求積ツール for ARCHICAD スタンドアロン版(オンライン購入)
90,000円(税込99,000円)

※オンライン購入は[カード決済]または[銀行振込]をご選択いただけます。
※カード決済は、VISA、ダイナースクラブカード、MASTER、JCB、American Expressがご利用できます。


 ■Amazonでの購入

求積ツール for ARCHICAD スタンドアロン版(Amazon購入)
90,000円(税込99,000円)

※Amazonのアカウントをお持ちの方は、Amazonで購入すると価格の1%分のAmazonポイントが付与されます。



 お得なセット販売[VolumePack]

ADS-BT + MassPlan + 求積ツール for ARCHICAD

Archicadアドオン製品3種類をまとめたお得なセット「VolumePack」はこちら



 バージョンアップについて
MassPlan for ARCHICAD旧バージョンをお持ちの方で、最新版をお求めの方
■2バージョン以上前から最新版へのバージョンアップ費:40,000円(税込44,000円)/1ライセンス
■1バージョン前から最新版へのバージョンアップ費:30,000円(税込33,000円)/1ライセンス
※バージョンアップ費用は導入ライセンス数分必要となります。
