求積ツール for ARCHICAD

求積ツール for ARCHICAD

求積ツールfor ARCHICADは、設計業務の中で大きなウェイトを占めていた求積作業を効率化するARCHICADのアドオンシステムで、入力済の3D建物モデルや2D図面から、面積計算を簡単な操作で効率的に行うことができるツールです 求積図の作成開始からプラン変更に対応した修正作業まで、さまざまな作業に対応しており、正確・スピーディーに面積計算・図面作成作業を進めることができます。

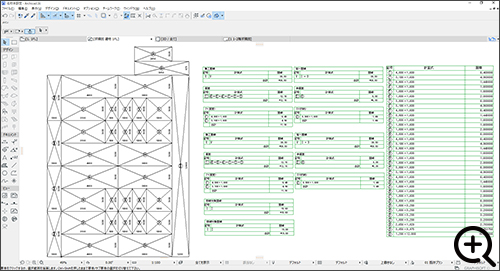

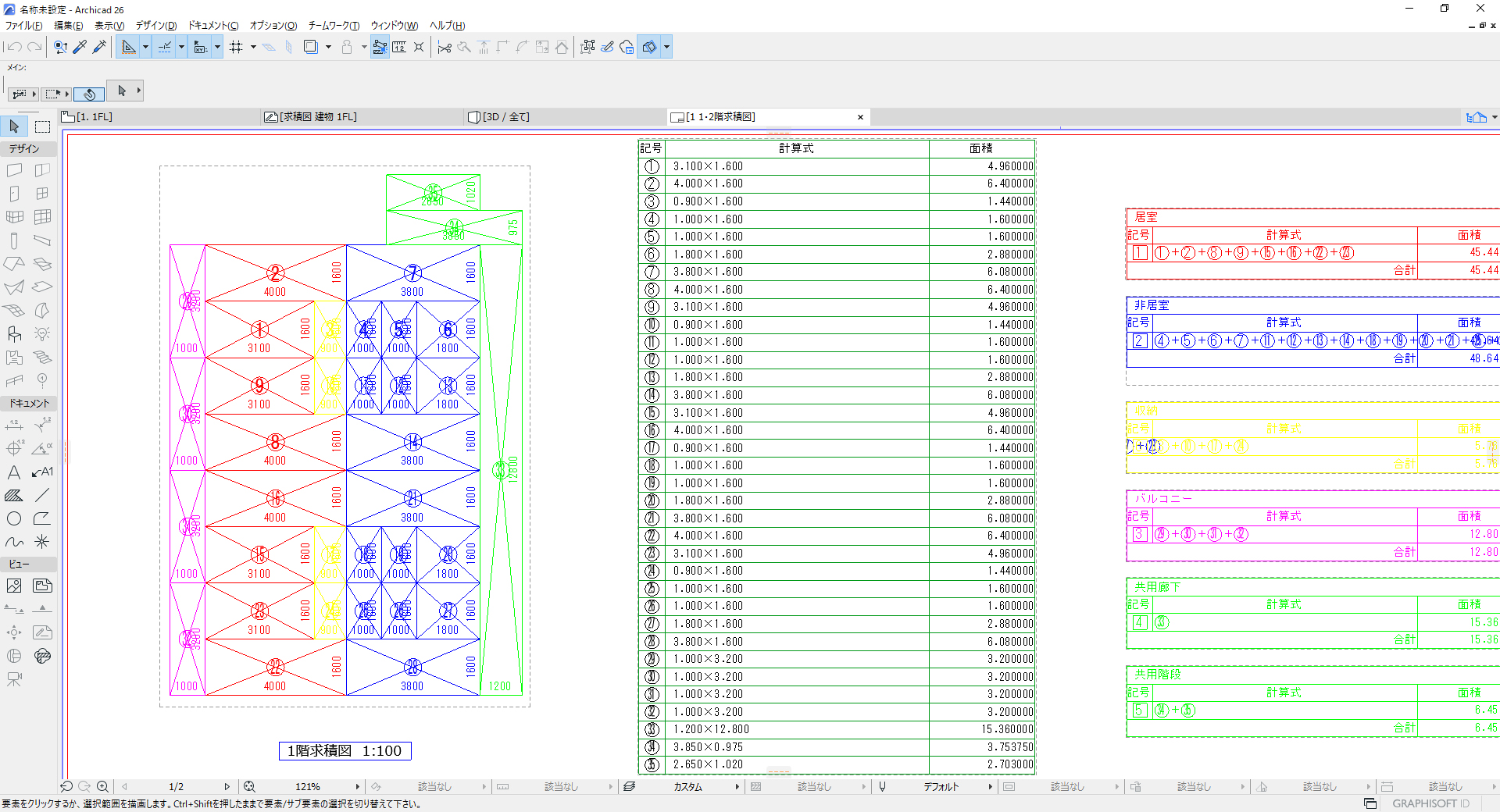

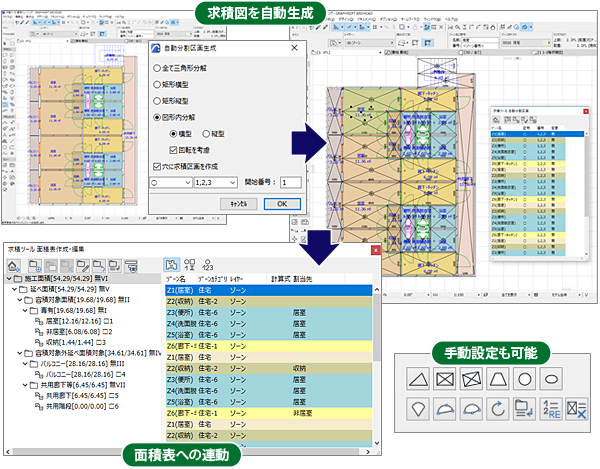

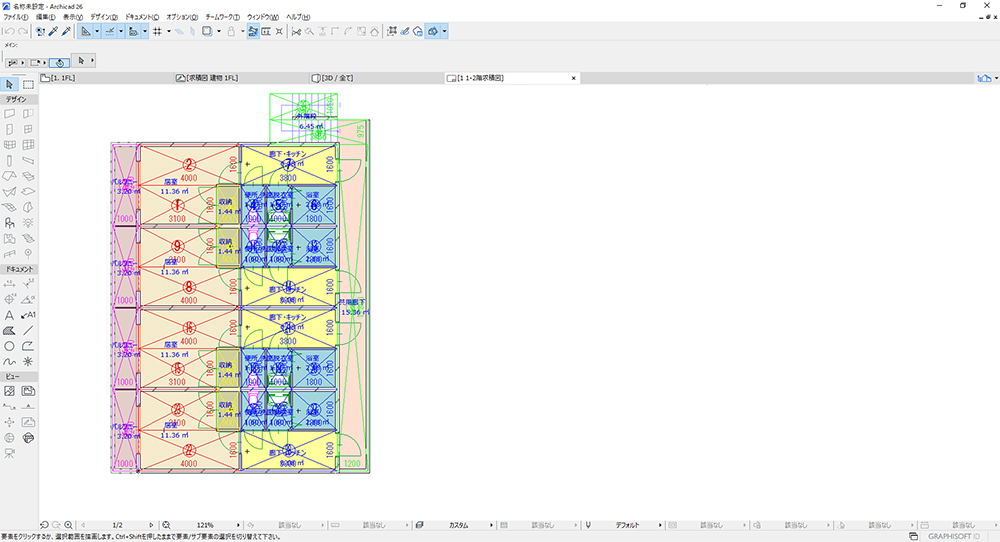

自動更新機能を搭載した"求積図作成機能"

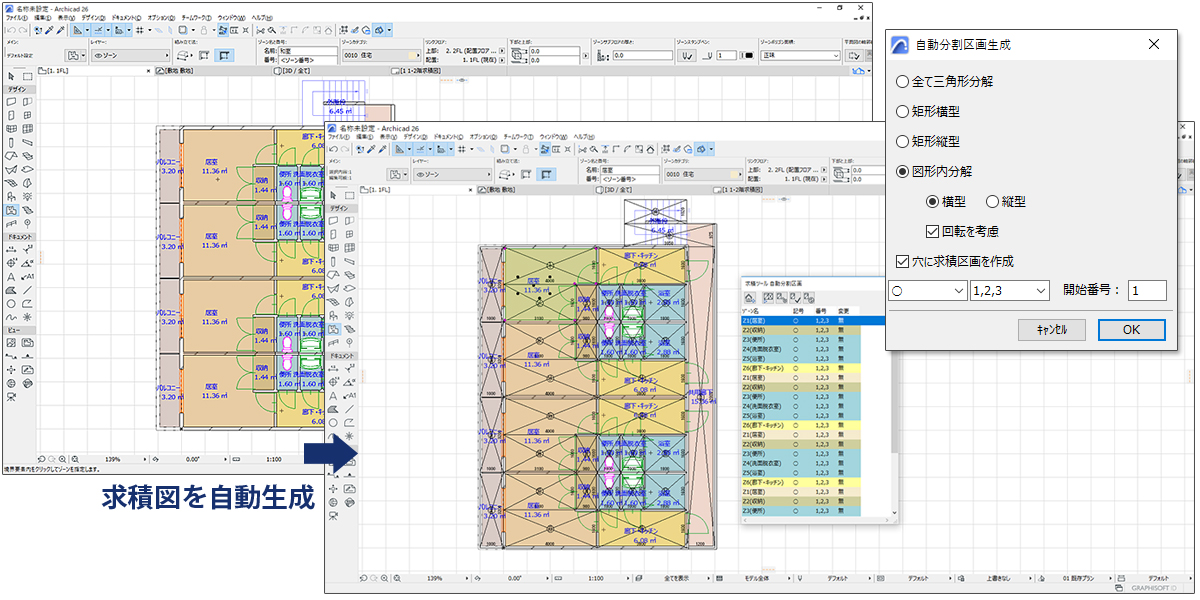

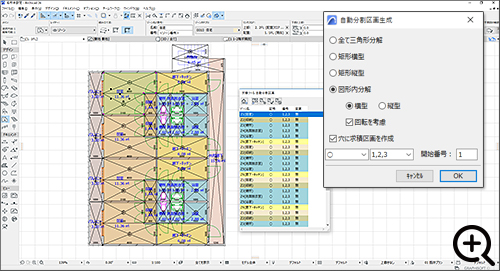

「ゾーン/スラブ/塗り潰し/ポリライン」を利用した自動求積図形生成機能を搭載!自動生成された求積図形は、元となるエレメントの更新(変更)に合わせて自動更新が可能です。 自動求積図形作成には、三角形・矩形(縦)・矩形(横)・図形内分解(横型・縦型)、回転を考慮、穴に求積区画を作成など多彩なモードが用意されています。 また、任意に求積図形を生成することも可能ですので、2D図面を元にした求積図作成も可能となります。生成された求積図形には、記号や番号等複数の組合せで登録することもできますので複雑な組み合わせの求積計算も可能となります。

画像

MOVIE 基本的な流れ 求積区画作成~面積表作成まで

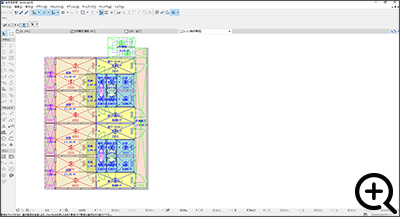

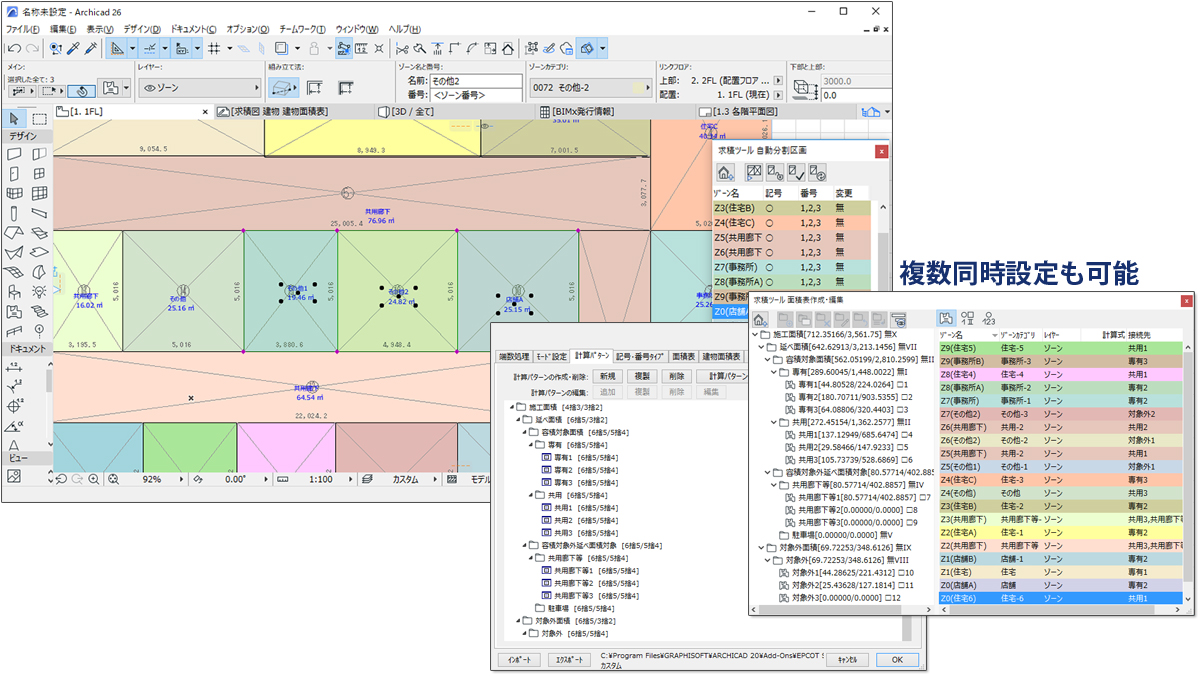

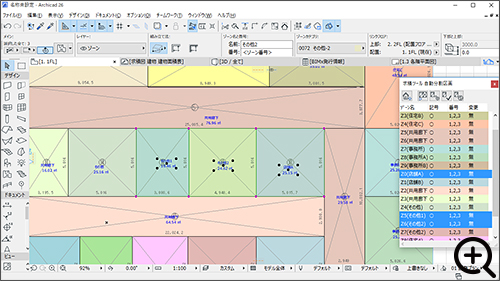

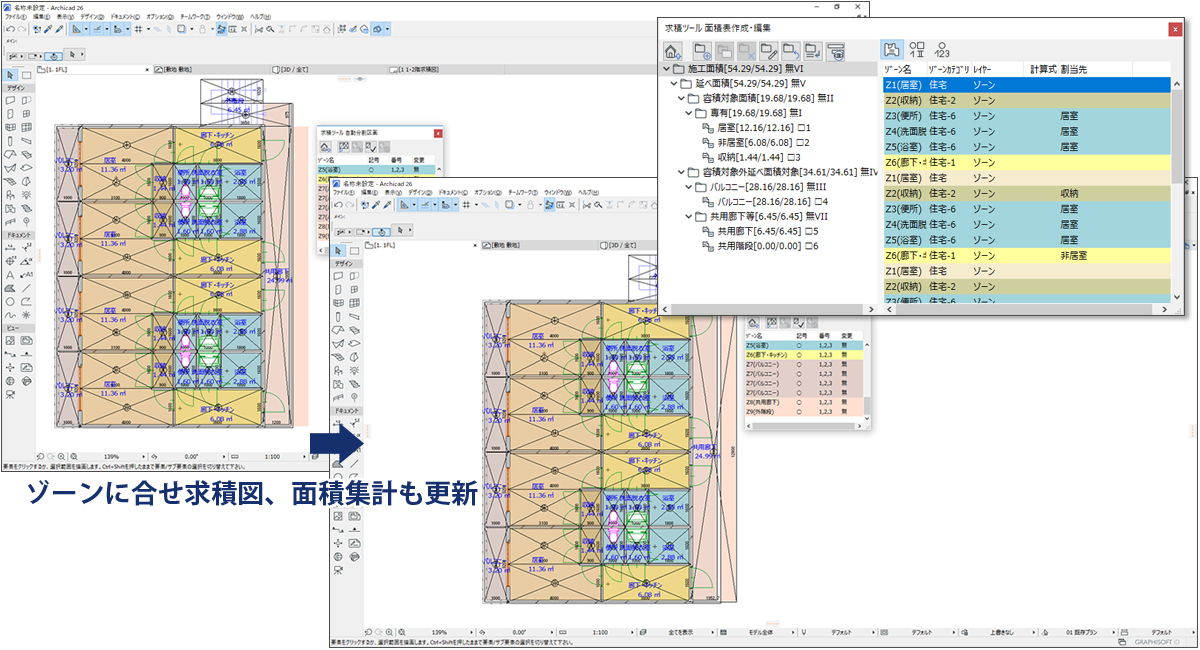

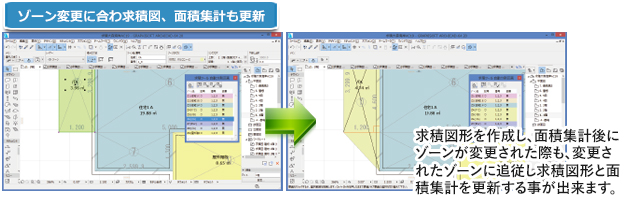

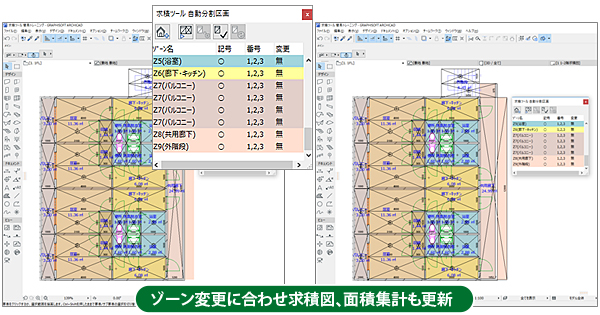

求積図形更新機能

便利な求積図形のエレメント変更に伴う更新機能

MOVIE 求積図形のゾーン更新に伴う再計算

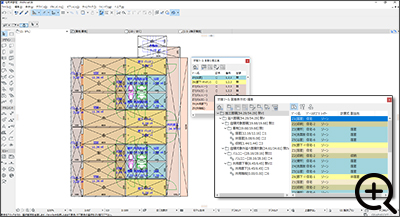

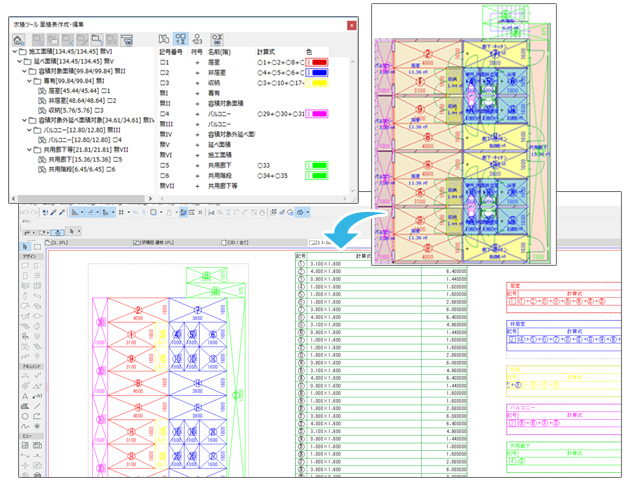

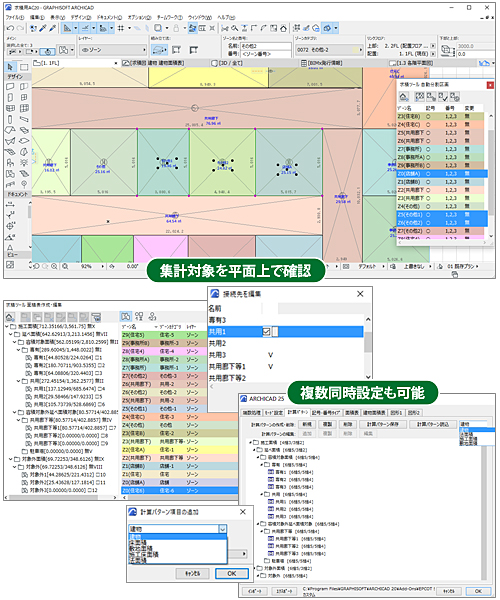

計算パターンも登録可能な"面積集計機能"

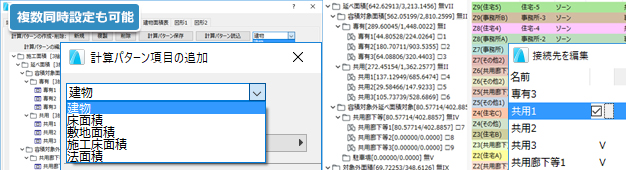

求積図形毎に面積属性を割り当てておくことで面積集計も自動計算されます。集計ルールは「計算パターン」として任意に登録することも可能です。 また、計算パターンは複数の計算ルール(法面積、施工床計算等)を同時に保持し、算定することもできます。

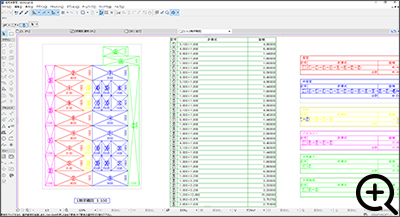

面積集計機能

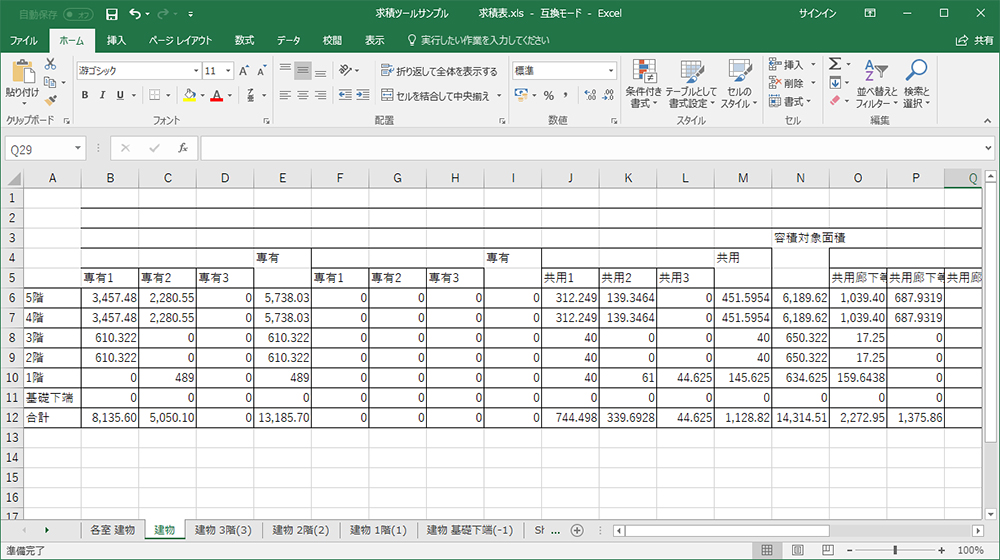

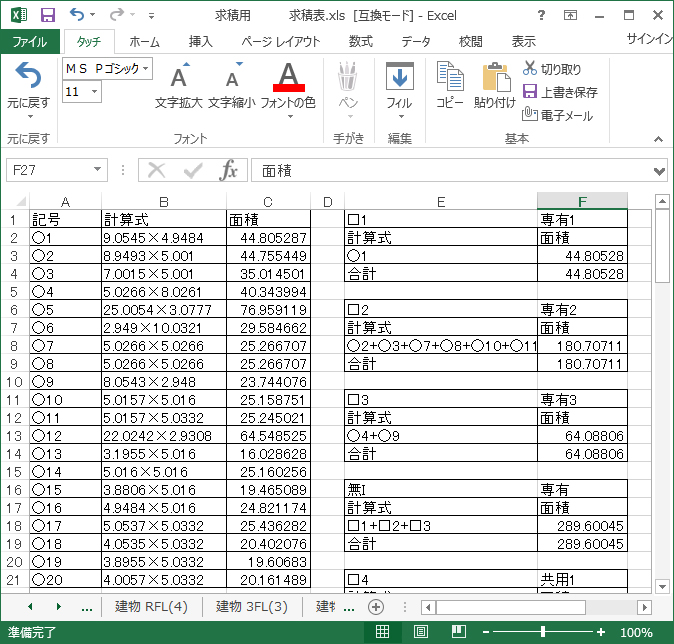

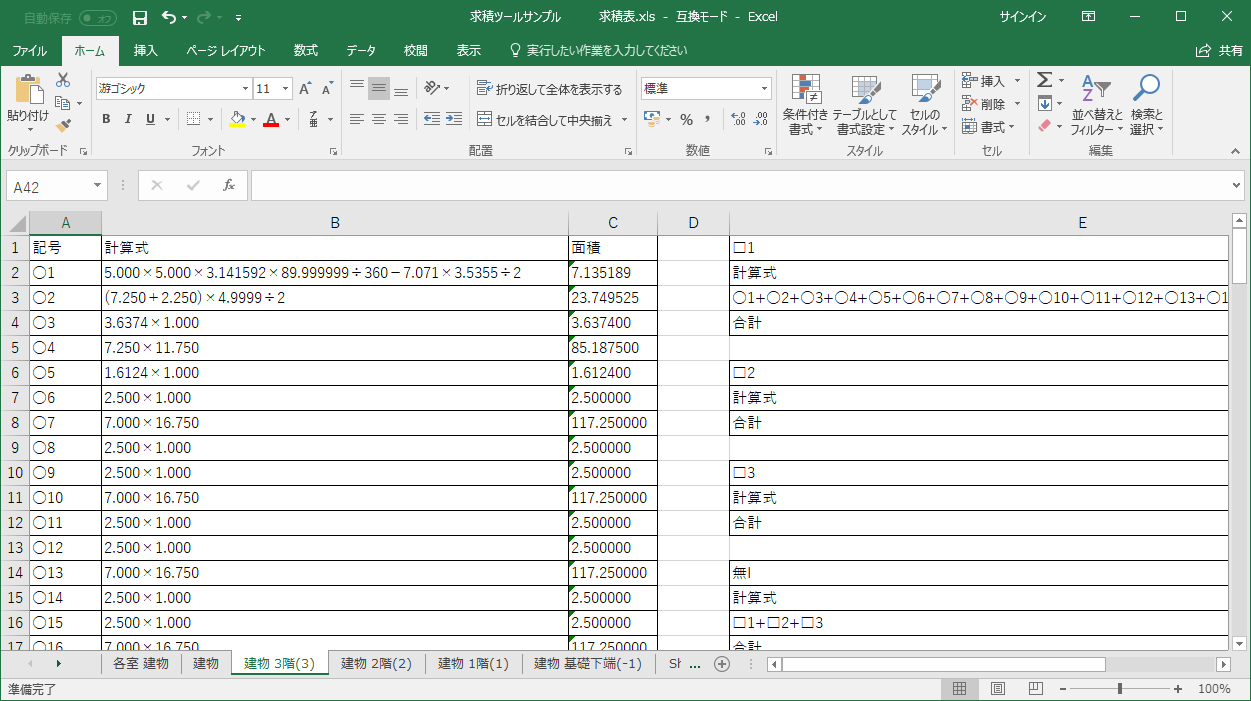

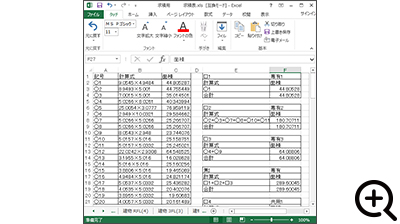

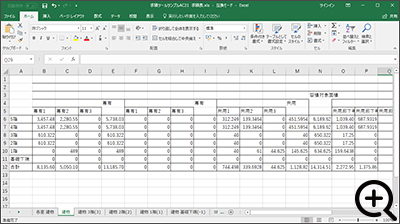

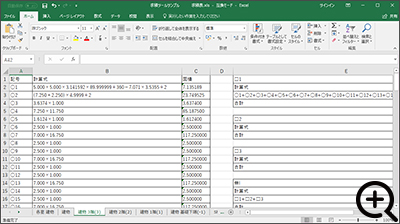

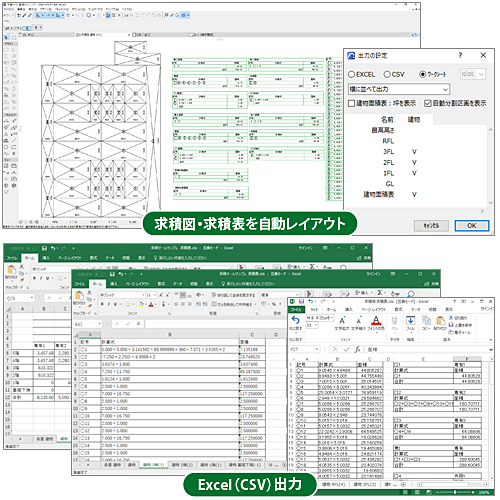

ワークシート出力・Excel(SCV)出力

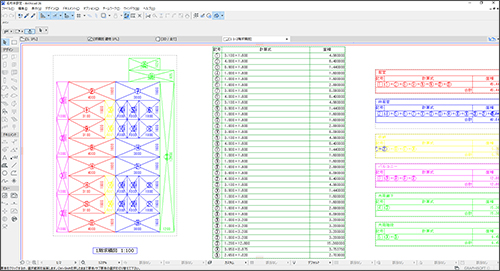

図面として用いる求積図・面積表はワークシートに自動レイアウトします。各階求積図・面積集計表、建物面積表を計算パターン毎に自動生成し、建物面積表はExcelのワークシート(CSV)に書き出すことが可能です。

ワークシート出力・Excel(SCV)出力

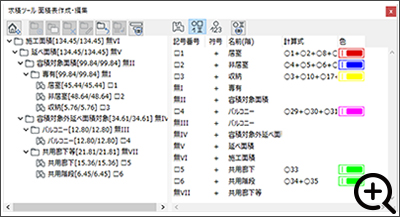

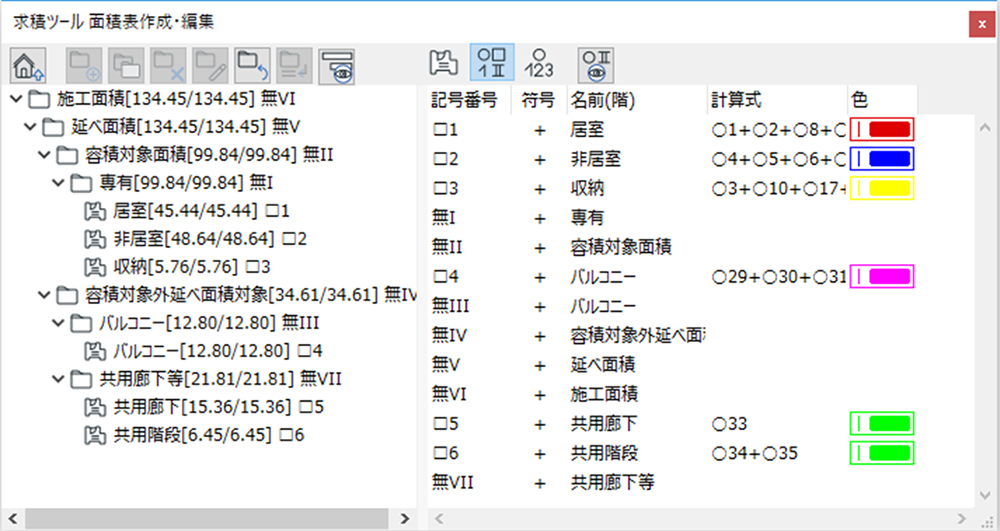

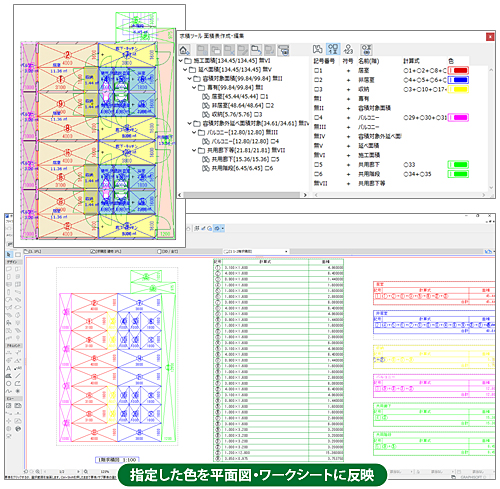

求積図形と求積表の色指定機能

面積集計の属性毎に任意の色を指定する事も可能です。指定された各色は平面図やワークシートにも反映されます。

求積図形と求積表の色指定機能


その他の便利な機能

■求積図形の並び替え及び自動リナンバリング機能
■求積図、面積表作図の「ワンクリック」更新
■求積図計算式の改行指定
■求積図形(三角形/台形)の底辺ワンタッチ切替機能
■面積計算端数処理設定機能
■基準階求積図、計算設定の階複写機能
■複数計算パターンの設定(申請用法延べ面積と契約用施工床換算面積の区別・併存など)
■各種表示、有効桁数設定などの保存、管理機能

トレーニングマニュアル 無料PDFダウンロード

求積ツール for ARCHICADの操作手順を 初期設定から求積図の作成方法、面積集計、出力までの利用フローをサンプルデータを基に解説し、求積ツール for ARCHICAD (有償版)を習得して頂くトレーニングマニュアルを 求積ツール for ARCHICAD 有償版をお求めの方専用にご用意しています。 有償版をお持ちの方は、本ホームページ右上のご契約者ページより[保守契約番号]と[シリアル番号]を入力しログイン後、無料でダウンロードできますので、是非ご利用ください。

無償体験版 求積ツールLight ダウンロード

求積ツール for ARCHICADの無償体験版<求積ツールLight>を無償ダウンロード頂けます。 ダウンロードは下記よりお申し込みください。 ※ARCHICAD(Solo)19,20,21,22対応版では Windows対応版に加え、MacOS対応版のご用意があります。

(グラフィソフトジャパンホームページ)


求積ツールforARCHICADの有償版・無償版機能比較表はこちら

基本仕様一覧

■本システムは、ARCHICAD22 / ARCHICAD22 Solo専用のアドオンシステムです。
ARCHICAD22/ARCHICAD22soloが別途必要となります。
■ARCHICADのWindows®/MacOS® 共にプラグインが可能です。動作環境は、ARCHICADに依存します。
■ARCHICADアドオンシステムのサポート対象バージョンは最新バージョンより3バージョン前までとなり、サポート対象バージョンはARCHICAD(Solo)22,21,20,19となります。 それ以前の対応バージョンをご利用の方はバージョンアップをお願い致します。

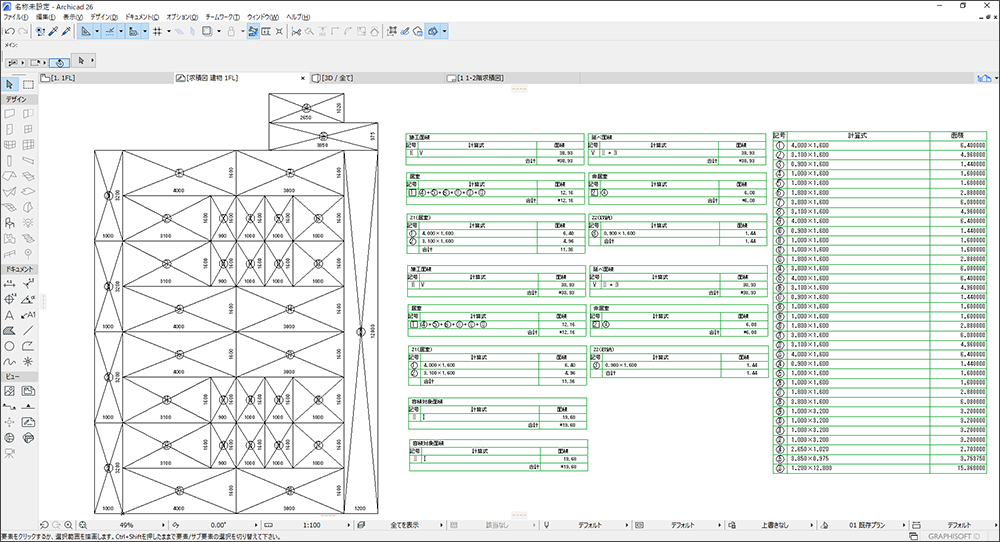

求積図・面積表
の自動作図

自動生成:入力済みのゾーンから求積図形・面積表を自動生成します。(生成方法・全て三角形分解、矩形横型、矩形縦型、図形内分解、穴に求積区画を作成)
手動生成:平面図上でコマンドより手動でトレースし、求積図形を生成・配置します。

計算パターンの設定
デフォルト設定の他計算項目数・計算・端数処理ルールはパレット内で変更が可能です。
出力・Excel(CSV)変換
面積集計された結果をワークシートの他、予め用意されたExcelのテンプレート(CSV)にエクスポートし面積表として利用できます。
動作環境


・ARCHICAD22/ARCHICAD22 Soloの動作環境に準拠
(詳細はARCHICADの動作環境を参照)
・プロテクトキーはCodeMeterを使用

※本ページに記載されている内容は、予告無しに変更される場合があります。
※本システムには、ARCHICAD並びにExcelは含みません。
※ARCHICADはGRAPHISOFTの登録商標です。
※Mac OSはアップル社のApple Inc.の商標です。
※Windowsは米国MicrosoftCorporationの米国およびその他の国における登録商標です。
※求積ツールforARCHICADは生活産業研究所株式会社の登録商標です。

価格

スタンドアロン版 95,000円(税抜) /1ライセンス

 ※ネットワーク版は3ライセンスからの販売となります。


お得なセット販売[VolumePack]はこちら



< ADS-BT + MassPlan + 求積ツール forARCHICAD >


バージョンアップについて


ADS-BT for ARCHICAD旧バージョンをお持ちの方で、最新版をお求めの方
■2バージョン前から最新版へのバージョンアップ費:20,000円(税抜)/1ライセンス
■1バージョン前から最新版へのバージョンアップ費:15,000円(税抜)/1ライセンス
※年間著作権契約が切れている方は、上記費用と36,000円(税抜)/1ライセンスが必要となります。
※バージョンアップ費用は導入ライセンス数分必要となります。
