求積ツール for Revit

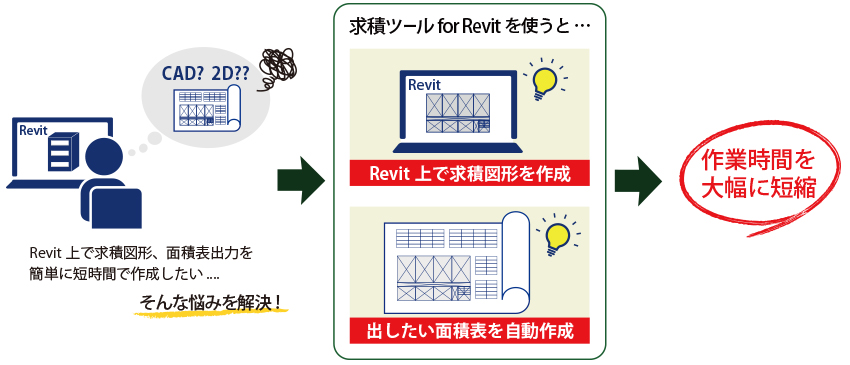

求積ツールfor Revitは、設計業務の中で大きなウェイトを占めている求積計算を効率化するRevitのアドインシステムです。

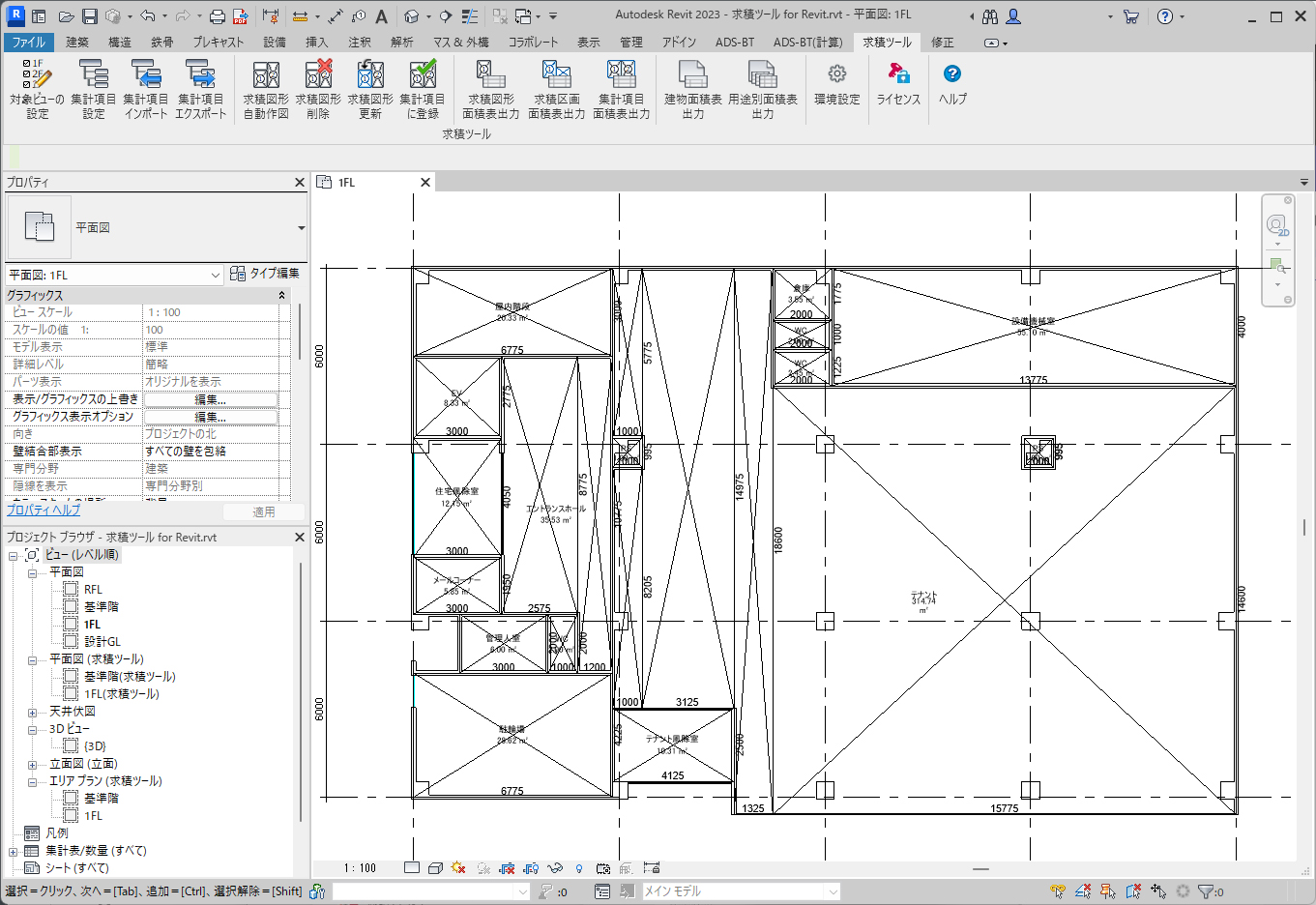

入力済の3D建物モデルや２D図面から求積図を自動作成し、求積計算・求積表作成を簡単な操作で直感的に操作する事が出来ます。 複数の計算パターンと端数処理方法を登録する事が出来る為、１つのプロジェクトで異なる求積表を作成する事が可能です。
プラン変更の際にも求積図、面積集計が更新される等、正確・スピーディーに求積図作成・求積計算・求積表作成を進められるツールです。

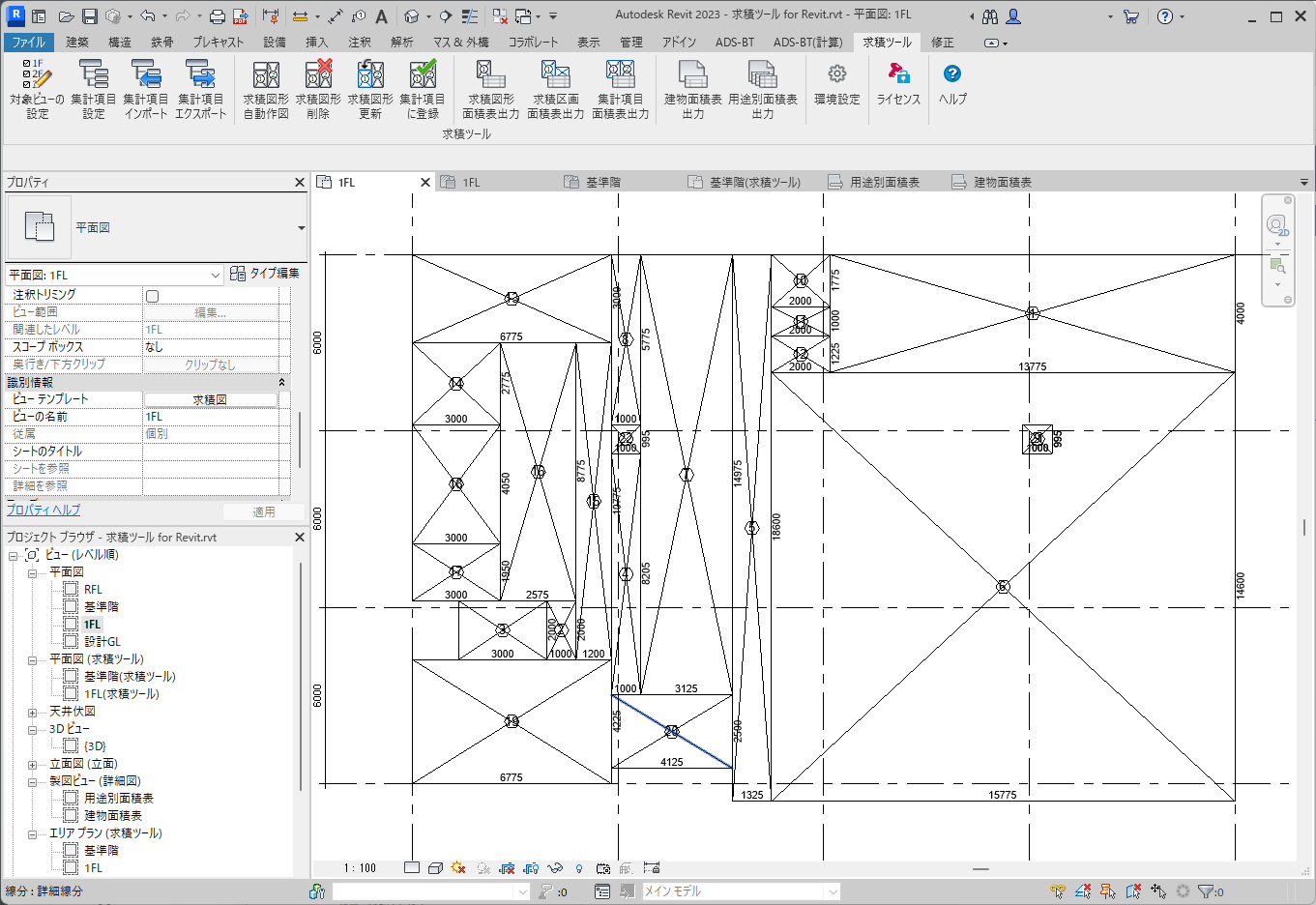

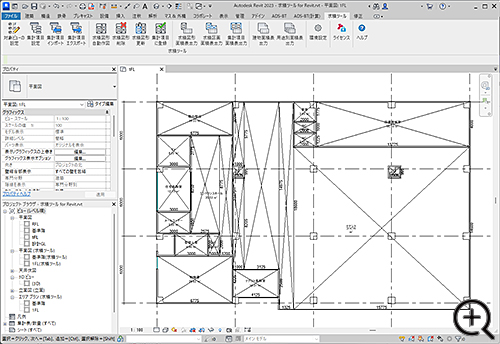

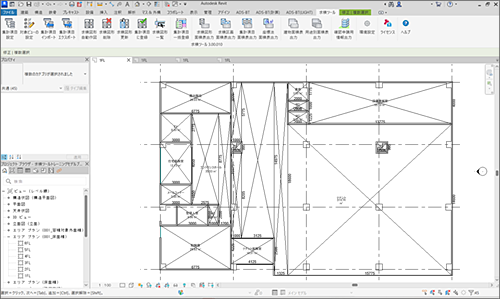

部屋要素及びエリア要素から求積図形を自動作図します。求積図形自動作図には多彩な作図方法が用意されており、回転や穴を考慮することもできます。

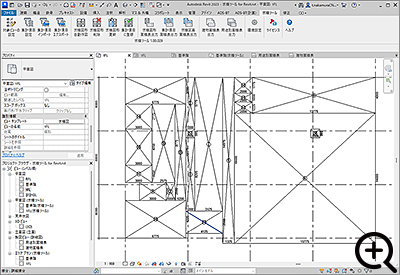

求積図形は元になる部屋要素及びエリア要素と連動しており、部屋要素及びエリア要素に変更があった場合に、ワンクリックで求積図形を更新することが可能です。

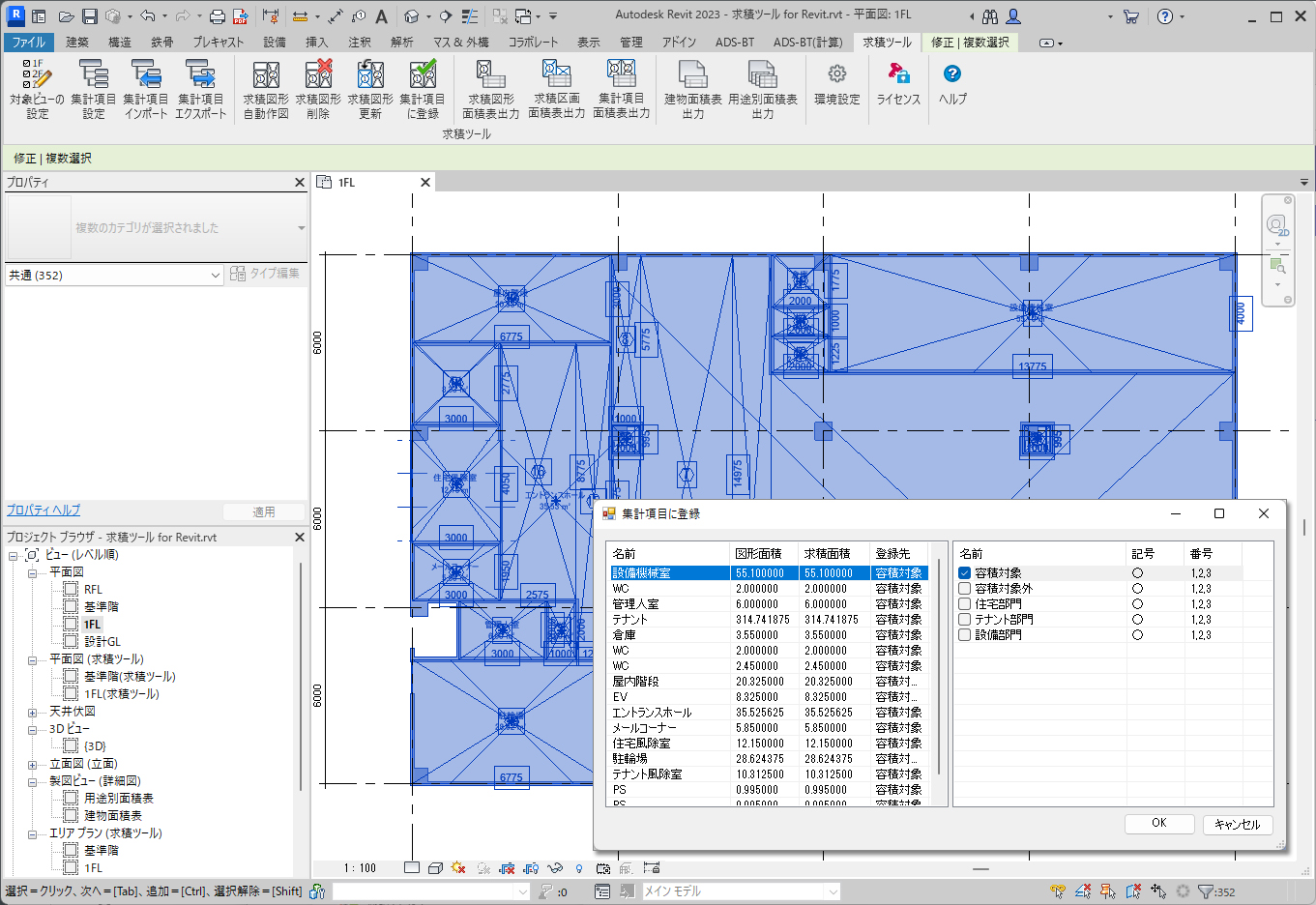

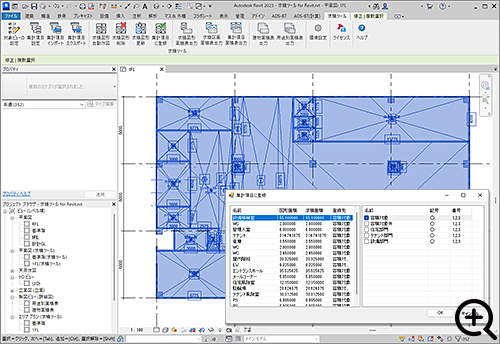

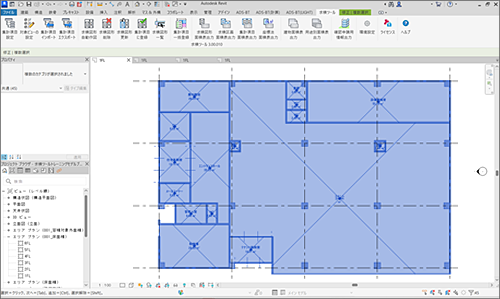

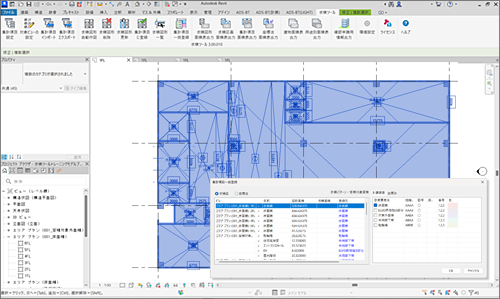

設定した集計項目に部屋要素及びエリア要素を登録することで自動的に求積計算が実行されます。集計項目はツリーで構成され、複数の分類による集計や端数処理を変えての集計を設定することができます。
集計項目はインポート/エクスポートができるので、異なるプロジェクト間で同一の集計項目を使用することが可能です。

自動求積計算した結果は、選択ビューへの出力または製図ビューへの出力を行います。

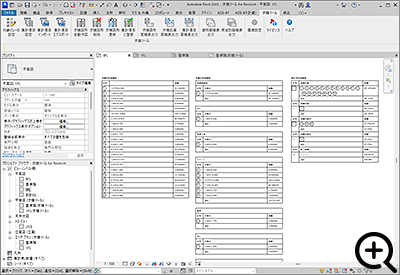

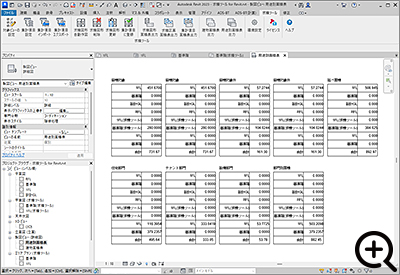

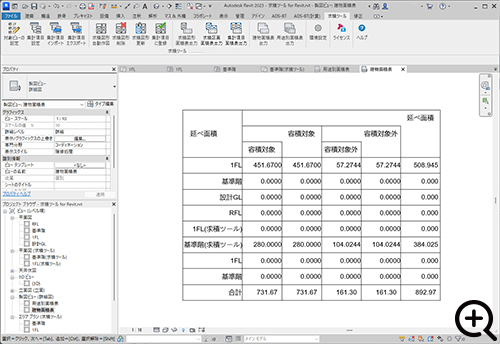

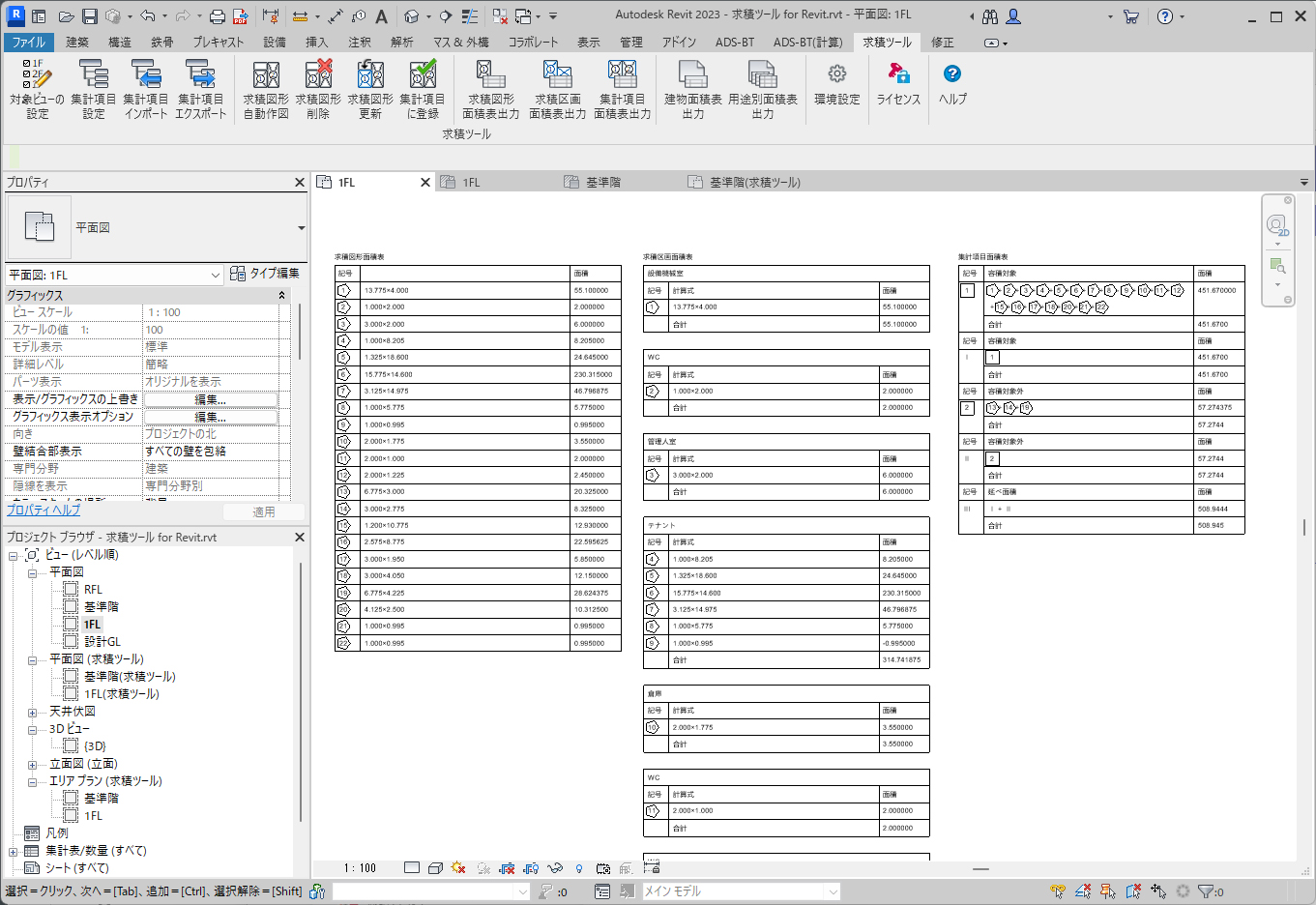

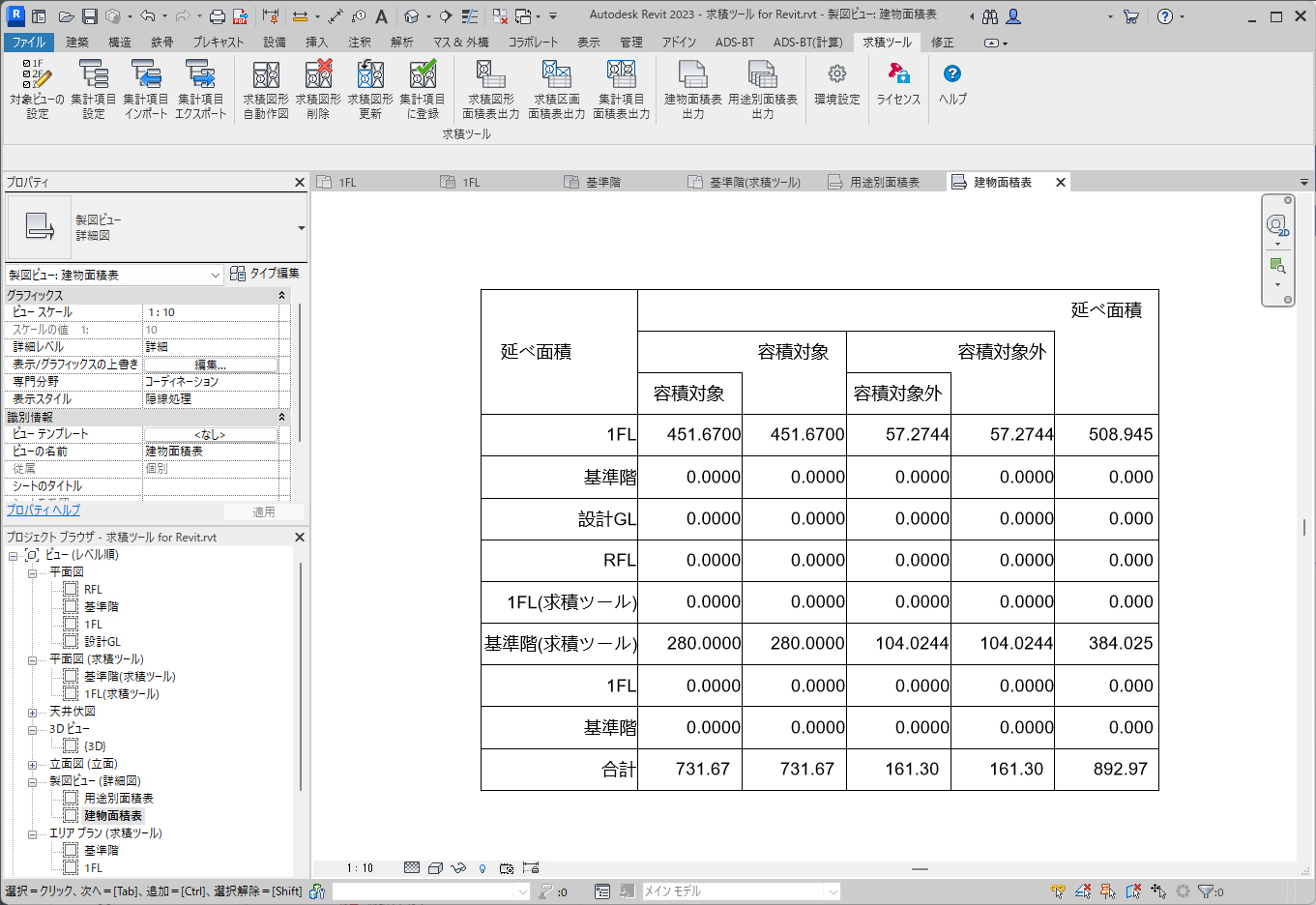

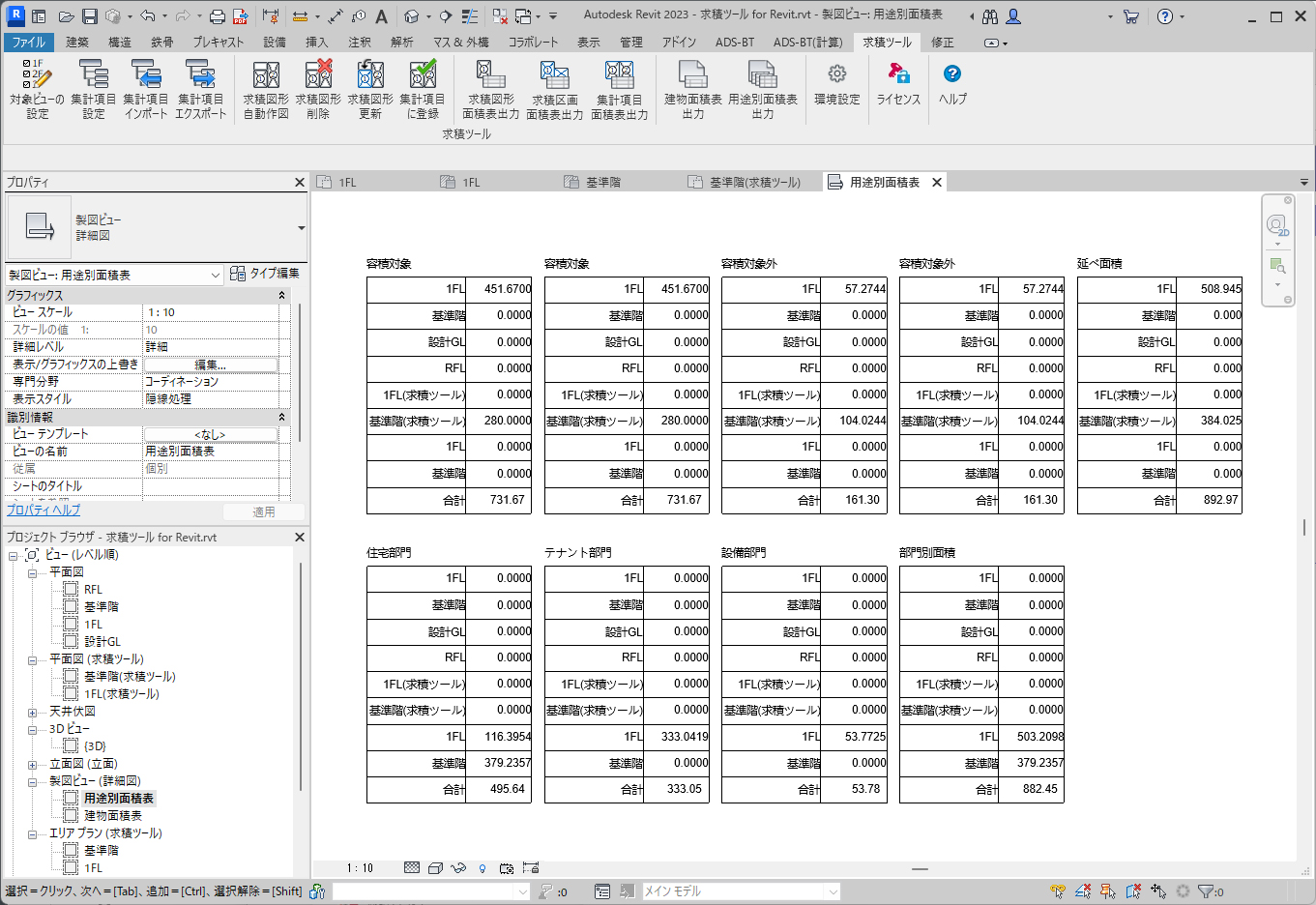

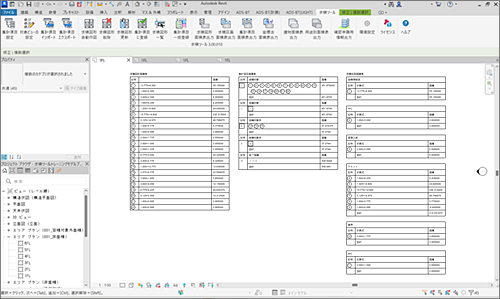

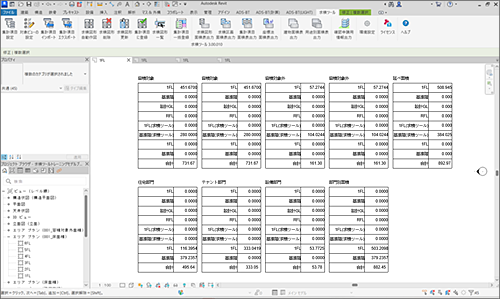

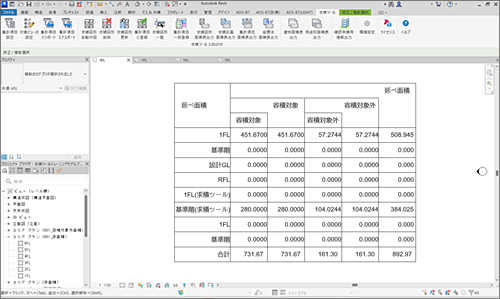

選択ビューは求積図形面積表・求積区画面積表・集計項目面積表の3種類、製図ビューは建物面積表・用途別面積表の2種類、合計で5種類の面積表を出力することが可能です。これらの面積表と求積図形を組み合わせて、目的とする求積図面を作成します。

モデルプランを用いて、集計項目設定、求積図形作成、面積表出力の一連の動作の動画です。

操作手順を初期設定から求積図の作成方法、面積集計、出力までの利用フローをサンプルデータを基に解説し、求積ツール for Revitを習得して頂くトレーニングマニュアルもご用意しております。

新製品解説として開催されたウェビナーを編集したものを公開しております。
開発担当者より詳しく説明されておりますので、操作の参考にぜひご覧ください。
